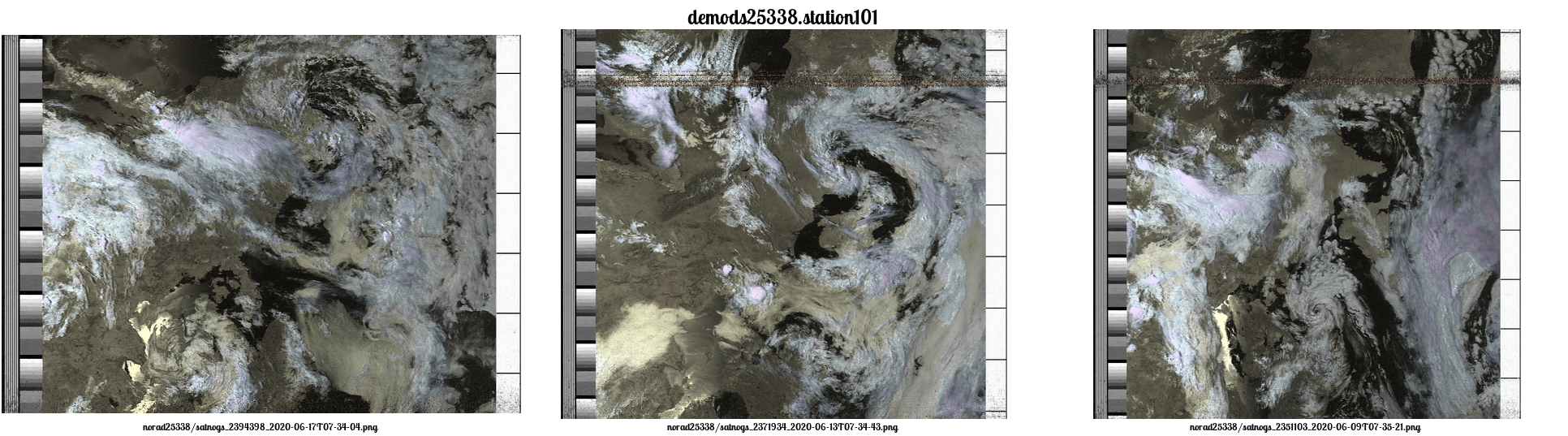

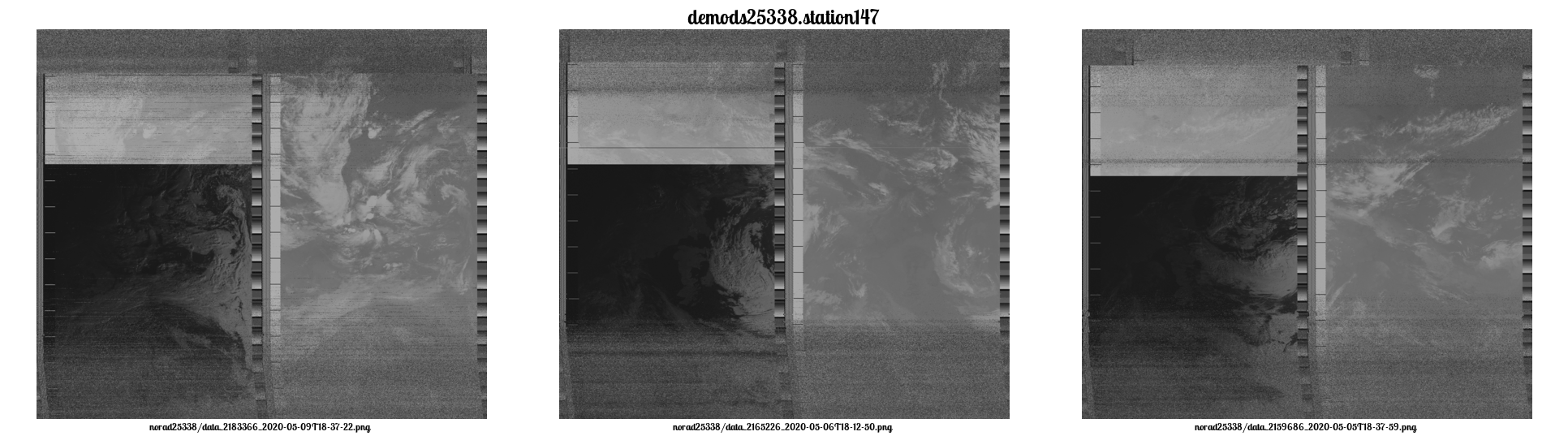

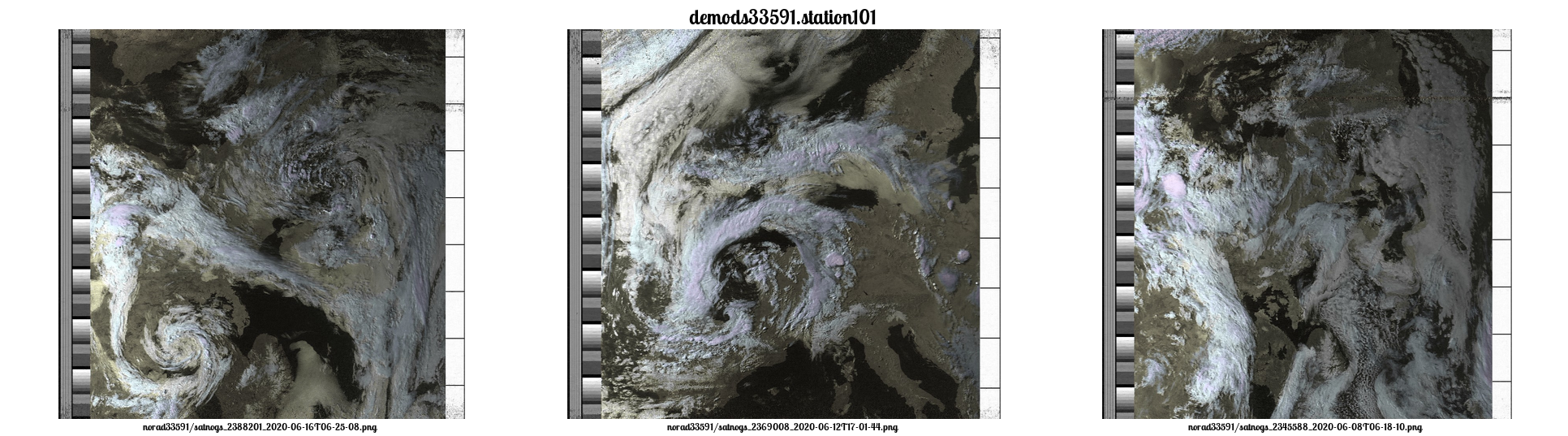

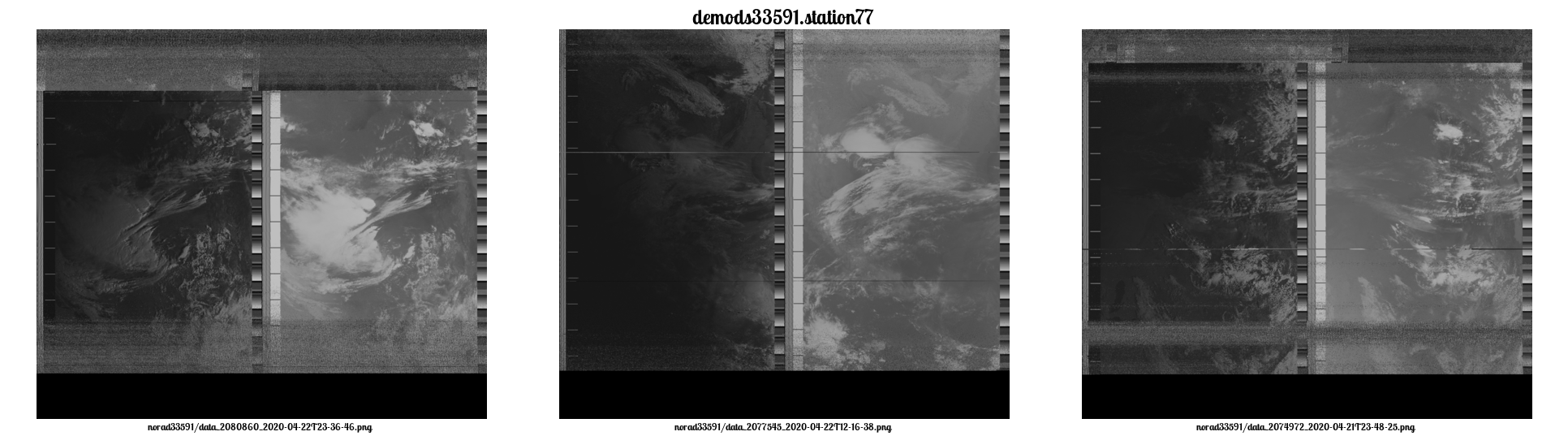

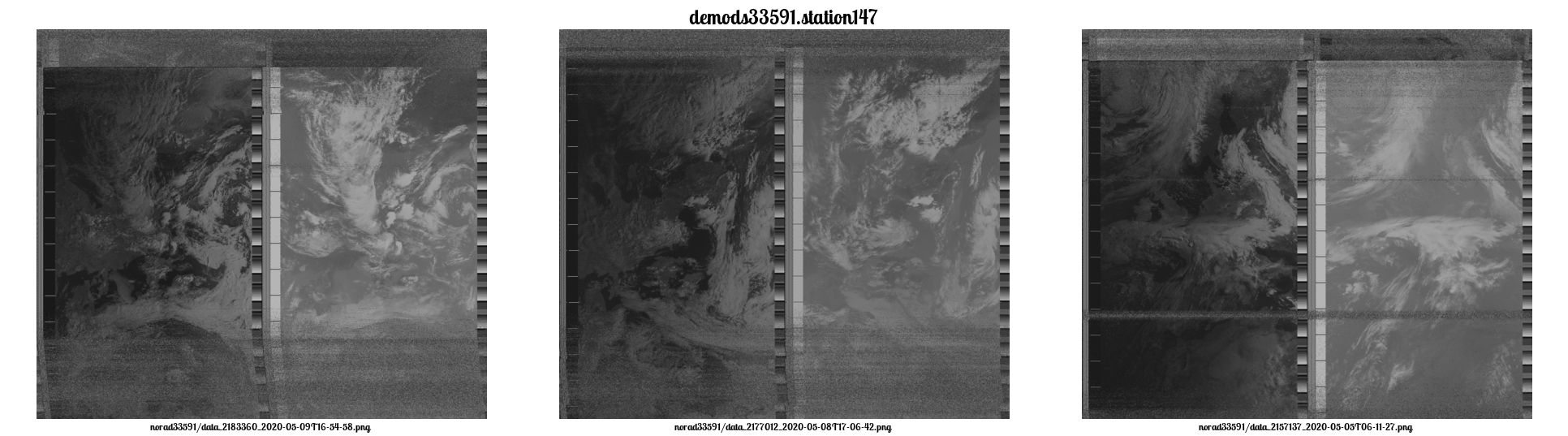

Cartes Météo

1. F6KKR
2. N5CNB
3. N5FXH

Lien vers la page Facebook de F6KKR
Lien vers la home page principale de F6KKR

Cette page est maintenue par N5FXH

Antenne actuelle de la station sol (de type Tourniquet / Turnstile)

Cette antenne permet de capter les signaux provenant du zénith autour de la fréquence 144 MHz. Cette fréquence est déterminée par la longueur des brins composant l'antenne. Elle dispose notamment de deux antennes dipôles (2 fois deux brins opposés), disposées perpendiculairement et connectées de façon à bien capter les signaux des différentes polarisations (orientation du champ électrique de l'onde électromagnétique). En effet, les satellites n'ayant pas toujours une orientation favorable pour leurs transmissions, une bonne solution consiste à capter deux orientations perpendiculaires. On peut aussi distinguer au dessous des deux dipôles croisés, le réflecteur (une deuxième croix) permettant de rattraper une partie du signal et le renvoyer sur la croix active. La distance entre les deux croix est prévue pour une meilleure efficacité lorsque les signaux proviennent du zénith. Elle convient donc particulièrement bien aux signaux de certains satellites mentionnés au dessus.

Résultats de la station sur le site de SatNOGS

Communications avec l'ISS (Station Spatiale Internationale)
On reçoit plusieurs types de communications de la station spatiale internationale. Principalement, on peut écouter des communications audio entre des astronautes de l'ISS et des écoles sur Terre (contacts ARISS). On peut aussi transmettre et recevoir des paquets de données sur le transpondeur de l'ISS. Lors d'événements particuliers, il est possible de recevoir des images au format SSTV (faible résolution).

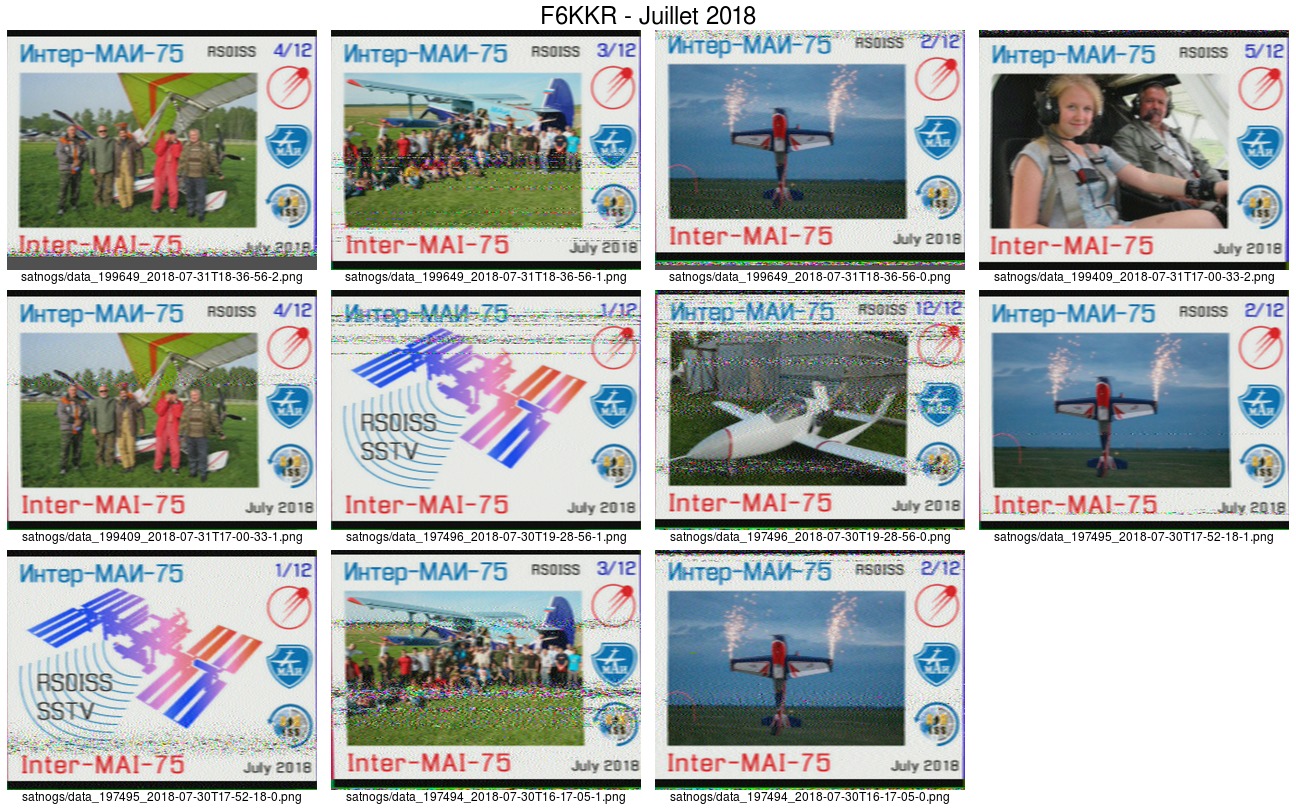

Images SSTV de l'événement de Juillet 2018	Liens vers quelques uns des derniers contacts avec la station spatiale internationale (ISS): Réception SSTV du 2018-10-29 Page Librespace du contact du 2018-05-12 Contact ARISS du 2018-12-14 [audio] Contact ARISS du 2018-12-10 [audio] Contact ARISS du 2018-12-05 [audio]

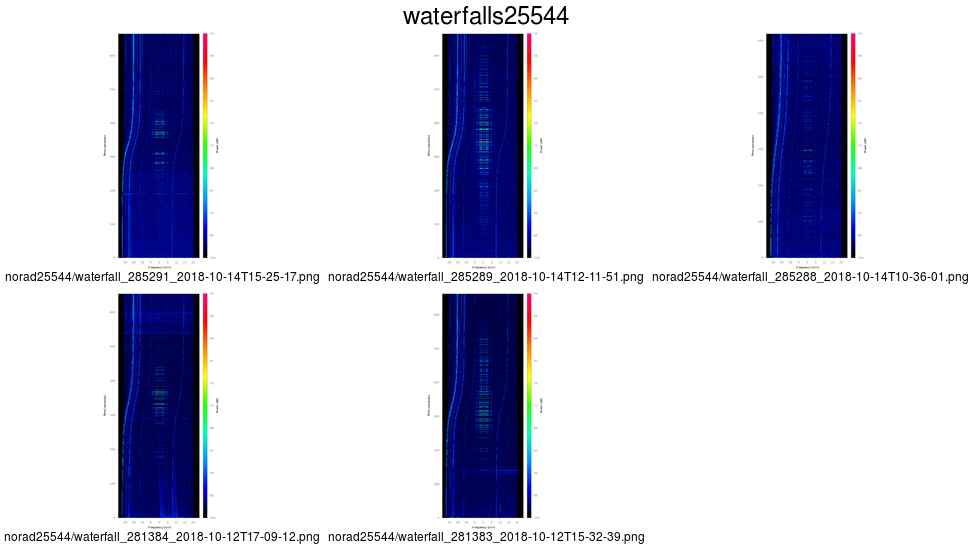

Waterfalls de l'ISS

Station F6KKR

Station N5CNB

Station N5FXH

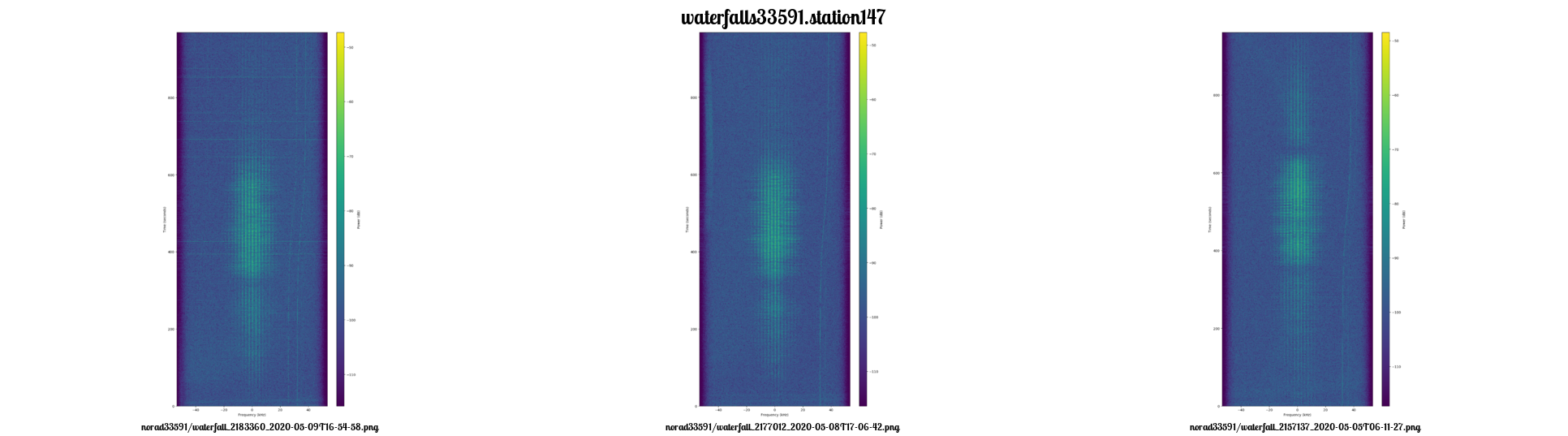

Waterfall: Les waterfalls sont des diagrammes permettant de représenter la quantité d'énergie transmise par fréquence en fonction du temps. Ils permettent notamment une identification rapide du type de transmission reçue. La dépendance en fréquence est souvent représentée sur l'axe horizontal et la dépendance temporelle sur l'axe vertical.

Transpondeurs: Dispositifs qui écoutent sur une plage de fréquence pour réémettre, en général, sur une autre plage de fréquence. On trouve des transpondeurs sur les avions, pour renvoyer des informations sur le vol aux tours de contrôles. On en trouve aussi sur de nombreux satellites et en particulier des transpondeurs APRS qui reçoivent des informations, souvent de localisation, et qui la réémettent afin de propager l'information.

Modulation: Un signal transportant une information (signal audio, vidéo ou numérique), n'est en général par émis directement. La fréquence propre du signal ne permettrait pas une propagation suffisante par des ondes électromagnétiques dans l'air. On utilise donc une onde de fréquence adaptée à la propagation (porteuse), et on la module en la mélangeant au signal. Parmi les types de modulations, on trouve notamment: la modulation d'amplitude (le signal est codé dans l'amplitude de la porteuse), la modulation de fréquence (le signal est codé dans la fréquence de la porteuse), et les modulations numériques. À l'arrivée de la porteuse modulée, l'opération qui consiste à retrouver le signal original à partir de cette porteuse est la démodulation.

Liens vers les autres stations du club (dans l'ordre d'arrivée)

Station UHF F6CNB Texas
Station VHF F6CNB Texas
Station VHF N5FXH Marcoussis
Station UHF F6CNB Bures/Yvette
Station VHF F6KBS Saclay
Station UHF N5FXH Marcoussis

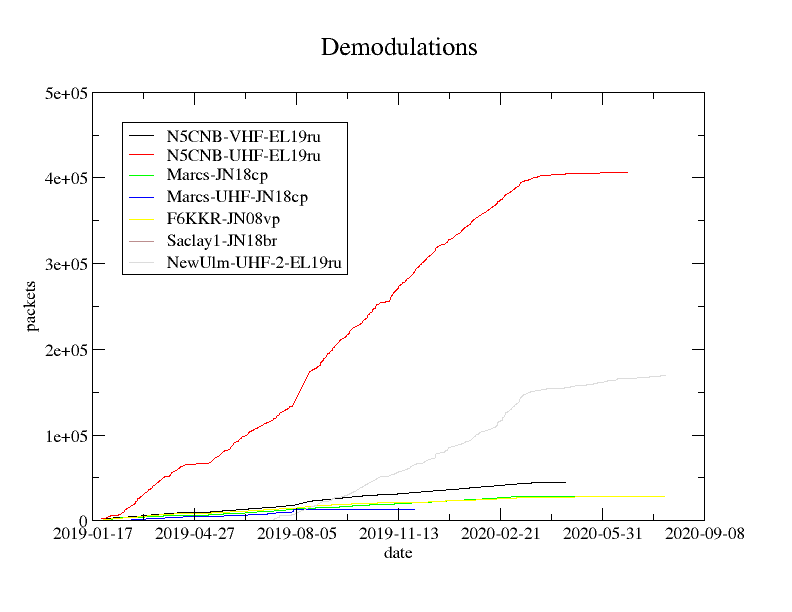

Résultats des stations

Résultats via Grafana (lien intermittent, user testuser, pass AccessGrafana)
Niveaux des stations 101 et 492 via Grafana (lien intermittent)
