Observation record.F6KKR.2020-12-18T10-11-00

Station-sol F6KKR
Propriétaire F6IQF

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite NOAA_18
date 2020-12-18
time 10:11:00
duration 460
freq 1.37912e+08
culm 82.3117

Waterfall

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.F6KKR.2020-12-18T10-11-00.transit

Données complémentaires de la capture

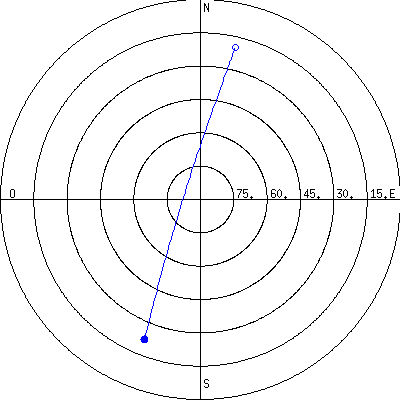

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.F6KKR.2020-12-18T10-11-00
  satellite NOAA_18
  date 2020-12-18
  time 10:11:00
  samp 3000000
  duration 460
  freq 1.37912e+08
  culm 82.3117
• paramètres réalisés
  recfile /home/n5fxh/langages/ocaml/astroml/record.F6KKR.2020-12-18T10-11-00.dat.gz
  start 2020-12-18T10:11:00
  end 2020-12-18T10:18:40
  freq 137912000
  lgain 14
  mgain 8
  vgain 15
  samp 3000000
  stp 0
  airspyopts
  dt 460
  nbsamp 1380000000

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 -286720000 [ -1146.88 s]
  a 4157120000000
  sigma -119755000
  y0 1129960000000

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 4.61363e+06
  max 2.11483e+07
  moyenne.debut.fin 4.41088e+06
  hauteur.signal 1.67374e+07 [ 72.2369 dB ] (max - moyenne.debut.fin)
  longueur.totale 461
  integrale.signal 9.34648e+07 (somme - moyenne.debut.fin*longueur.totale)

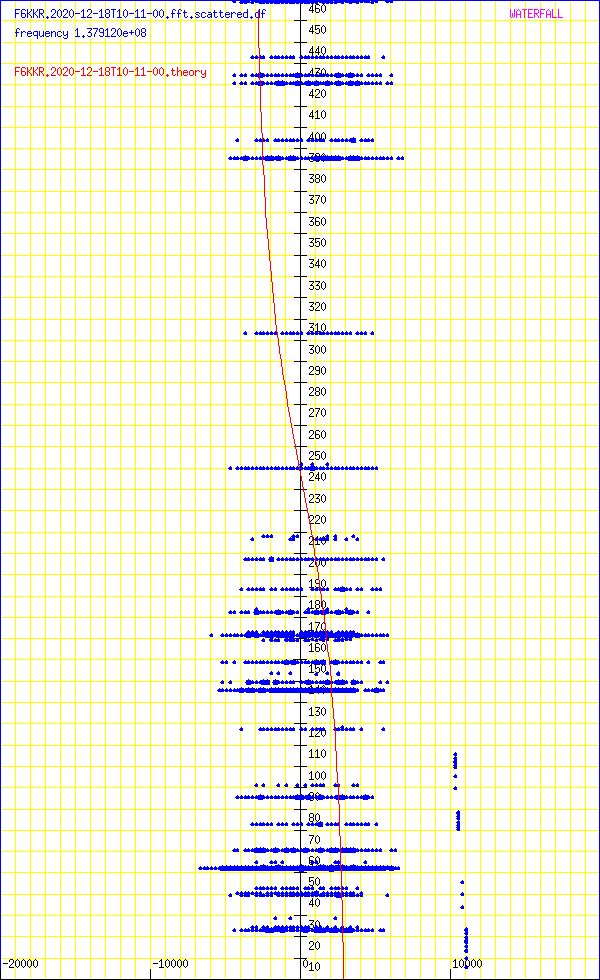

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 5.8149e+12
sumDy2 1.00778e+13
dfmin -989.577 sumDy2 9.22952e+12
dtmin 99.9993 sumDy2 8.79959e+12

* Kepler element data for NOAA_18

name ‘NOAA_18’
satellite_number 28654
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 352.12647706

• Kepler elements
  epoch_julday 2459200.62647706
  Time jd 2459200.62648 < 2020-12-17 03:02:07.0617 UTC >
  inclination 99.0209 deg [99 01'15"]
  right_ascension_of_ascending_node 50.0473 deg [3:20:11]
  major_radius 7229.56 km
  eccentricity 0.0015136
  periast_argument 78.0202 deg [78 01'13"]
  mean_anomaly 282.2665 deg [282 15'59"]

• Supplemental data
  cc 1.99697737505
  ra 7.24051e+06 [869498]
  rp 7.21862e+06 [847613]
  va 7437.79
  vp 7415.31
  axb 7240.51 x 7240.5
  mammmdt 276.556
  bstar 0.2351
  mean_motion_1st_deriv 8.9e-07
  mean_motion_2nd_deriv 0
  mean_motion 14.1257 rev/day 0.0707932 day/rev
  periapsis_distance 7218.62 km
  apoapsis_distance 7240.51 km
  periapsis_mean_height 847.613 km
  apoapsis_mean_height 869.498 km
  rev_number_at_epoch 80279
  tle_age 0.787458 day

* TLE

NOAA 18
1 28654U 05018A 20352.12647706 .00000089 00000-0 72351-4 0 9993
2 28654 99.0209 50.0473 0015136 78.0202 282.2665 14.12565140802796

Analyse spectre

median 65.6919
noise_level_db 65.5136
min 58.7433
max 97.5732
freq_center 3785
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig 14242.3
signal_range_dB 32.0596
theo_range_dB 48.1648 [ 8 bits ]

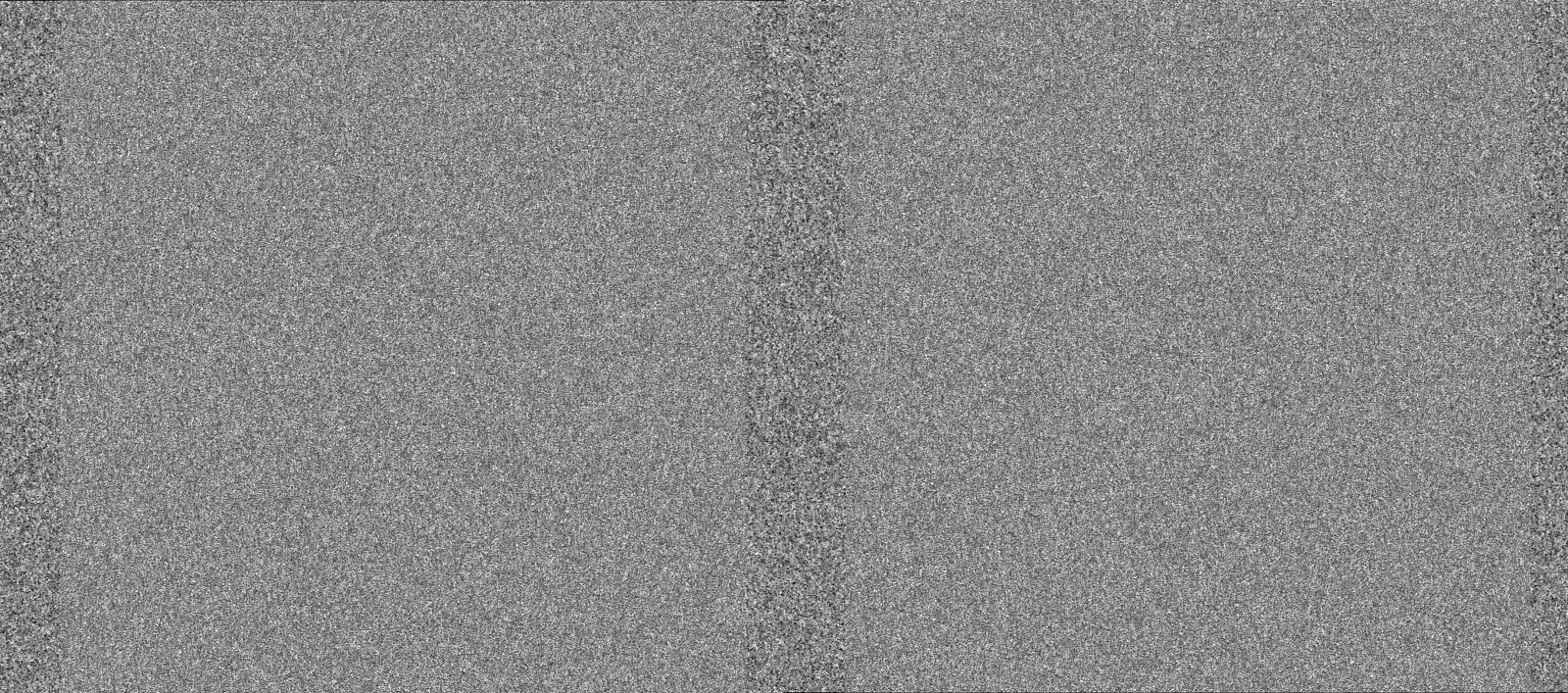

Post-traitement

Credits

Carte meteo WXTOIMG RESTORED v.2.10.11 https://wxtoimgrestored.xyz/
