Observation record.Marcs.2020-12-17T18-48-00

Station-sol Marcs
Propriétaire N5FXH

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite NOAA_15
date 2020-12-17
time 18:48:00
duration 900
freq 1.3762e+08
culm 57.4753

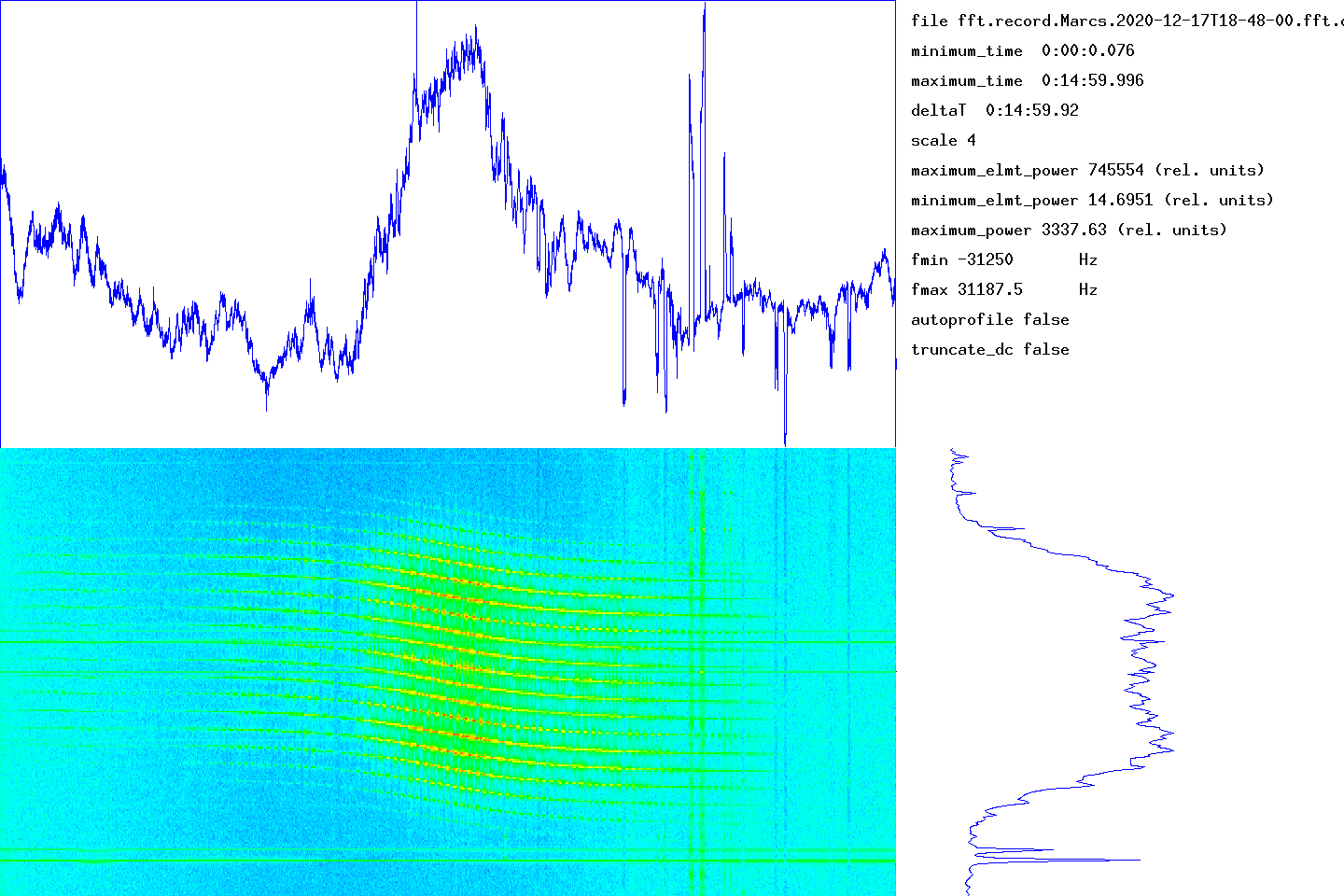

Waterfall

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Marcs.2020-12-17T18-48-00.transit

Données complémentaires de la capture

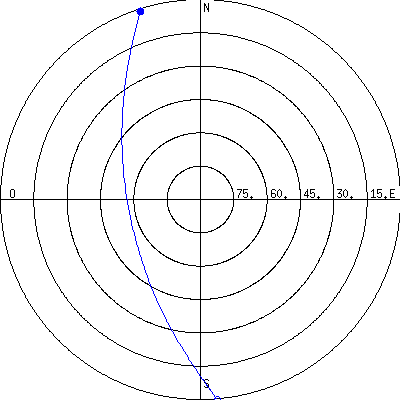

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Marcs.2020-12-17T18-48-00
  satellite NOAA_15
  date 2020-12-17
  time 18:48:00
  samp 250000
  duration 900
  freq 1.3762e+08
  culm 57.4753
• paramètres réalisés
  recfile record.Marcs.2020-12-17T18-48-00.dat
  start 2020-12-17T18:48:00
  end 2020-12-17T19:03:19
  freq 1.3762e+08
  gain 48
  ns 900
  samp 250000
  nsamp 225000000

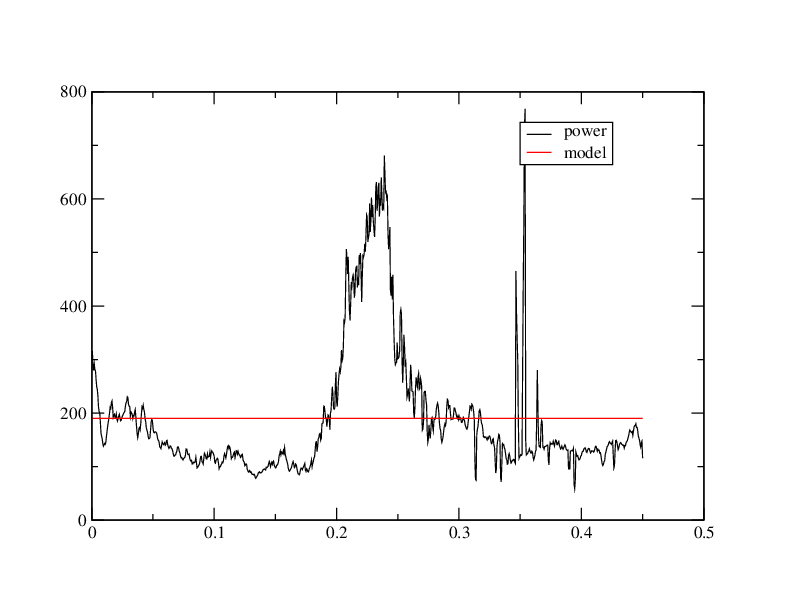

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 -20309900000 [ -81239.6 s]
  a 590262000
  sigma 2572430000
  y0 190113000

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 760.451
  max 3071.56
  moyenne.debut.fin 651.753
  hauteur.signal 2419.81 [ 33.8378 dB ] (max - moyenne.debut.fin)
  longueur.totale 900
  integrale.signal 97827.8 (somme - moyenne.debut.fin*longueur.totale)

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 7.782e+14
sumDy2 8.23084e+14
dfmin 101.136 sumDy2 8.22877e+14
dtmin -11.5814 sumDy2 8.22108e+14

* Kepler element data for NOAA 15

name ‘NOAA_15’
satellite_number 25338
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 351.1654634

• Kepler elements
  epoch_julday 2459199.6654634
  Time jd 2459199.66546 < 2020-12-16 03:58:16.0037 UTC >
  inclination 98.7013 deg [98 42'05"]
  right_ascension_of_ascending_node 15.1504 deg [1:00:36]
  major_radius 7184.07 km
  eccentricity 0.0011447
  periast_argument 94.3441 deg [94 20'39"]
  mean_anomaly 265.9047 deg [265 54'17"]

• Supplemental data
  cc 1.99771321768
  ra 7.19229e+06 [821286]
  rp 7.17585e+06 [804838]
  va 7458.55
  vp 7441.5
  axb 7192.29 x 7192.29
  mammmdt 37.6859
  bstar 0.2292
  mean_motion_1st_deriv 3.3e-07
  mean_motion_2nd_deriv 0
  mean_motion 14.26 rev/day 0.070126 day/rev
  periapsis_distance 7175.85 km
  apoapsis_distance 7192.29 km
  periapsis_mean_height 804.838 km
  apoapsis_mean_height 821.286 km
  rev_number_at_epoch 17512
  tle_age 0.763032 day

* TLE

NOAA 15
1 25338U 98030A 20351.16546340 .00000033 00000-0 32292-4 0 9999
2 25338 98.7013 15.1504 0011447 94.3441 265.9047 14.26004110175127

Analyse spectre

median 22.8061
noise_level_db 22.5151
min 11.6717
max 58.7248
freq_center -19863.2
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig -4326.6
signal_range_dB 36.2097
theo_range_dB 48.1648 [ 8 bits ]

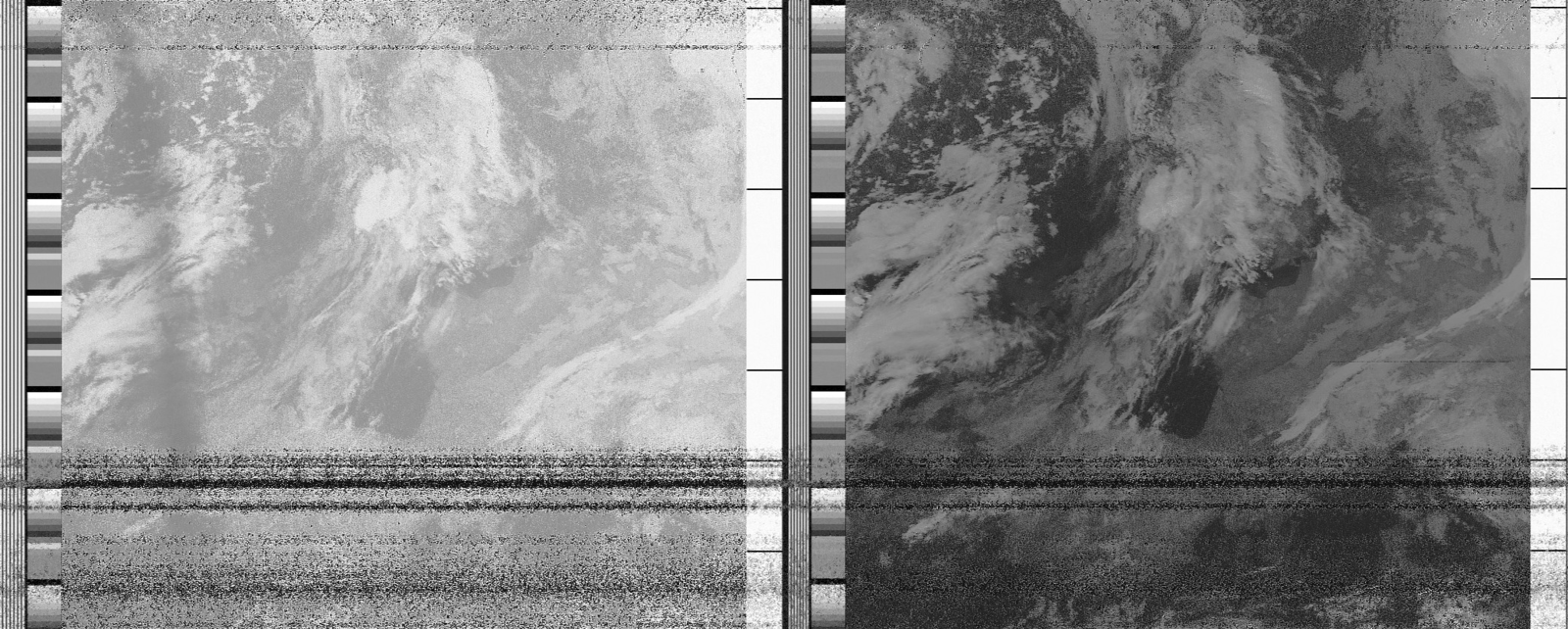

Post-traitement

Credits

Carte meteo WXTOIMG RESTORED v.2.10.11 https://wxtoimgrestored.xyz/
