Observation record.Marcs.2020-12-19T18-27-00

Station-sol Marcs
Propriétaire N5FXH

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite NOAA_19
date 2020-12-19
time 18:27:00
duration 900
freq 1.371e+08
culm 30.7646

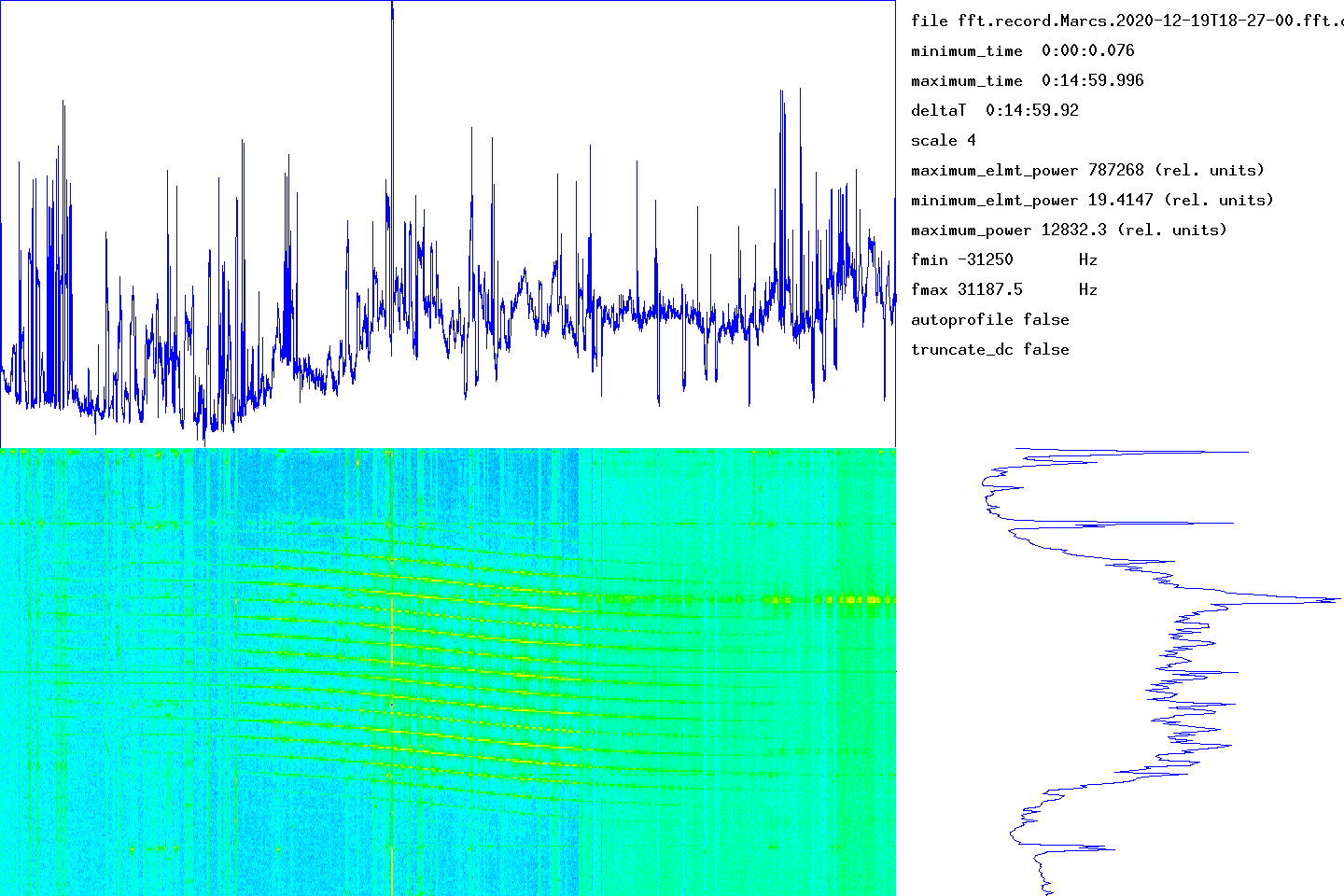

Waterfall

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Marcs.2020-12-19T18-27-00.transit

Données complémentaires de la capture

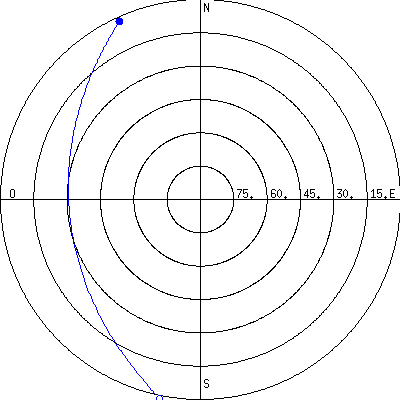

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Marcs.2020-12-19T18-27-00
  satellite NOAA_19
  date 2020-12-19
  time 18:27:00
  samp 250000
  duration 900
  freq 1.371e+08
  culm 30.7646
• paramètres réalisés
  recfile record.Marcs.2020-12-19T18-27-00.dat
  start 2020-12-19T18:27:01
  end 2020-12-19T18:42:27
  freq 1.371e+08
  gain 48
  ns 900
  samp 250000
  nsamp 225000000

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 -343838000 [ -1375.35 s]
  a 2800650000
  sigma 29626500
  y0 138945000

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 555.781
  max 11769.2
  moyenne.debut.fin 571.993
  hauteur.signal 11197.2 [ 40.4911 dB ] (max - moyenne.debut.fin)
  longueur.totale 900
  integrale.signal -14591.1 (somme - moyenne.debut.fin*longueur.totale)

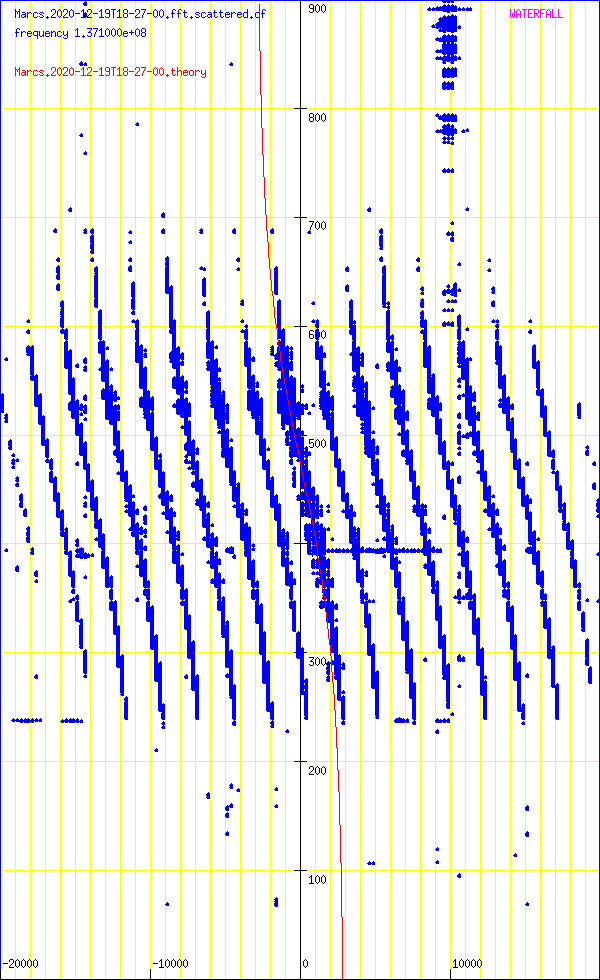

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 1.59895e+14
sumDy2 1.72387e+14
dfmin 72.3801 sumDy2 1.72363e+14
dtmin -19.831 sumDy2 1.72197e+14

* Kepler element data for NOAA 19

name ‘NOAA_19’
satellite_number 33591
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 353.7732086

• Kepler elements
  epoch_julday 2459202.2732086
  Time jd 2459202.27321 < 2020-12-18 18:33:25.0223 UTC >
  inclination 99.1935 deg [99 11'37"]
  right_ascension_of_ascending_node 3.906 deg [0:15:37]
  major_radius 7229.98 km
  eccentricity 0.0013075
  periast_argument 280.02 deg [280 01'11"]
  mean_anomaly 79.9499 deg [79 57'00"]

• Supplemental data
  cc 1.99738841465
  ra 7.23943e+06 [868420]
  rp 7.22052e+06 [849514]
  va 7436.05
  vp 7416.63
  axb 7239.43 x 7239.42
  mammmdt 133.84
  bstar 0.8895
  mean_motion_1st_deriv 6e-08
  mean_motion_2nd_deriv 0
  mean_motion 14.1244 rev/day 0.0707992 day/rev
  periapsis_distance 7220.52 km
  apoapsis_distance 7239.43 km
  periapsis_mean_height 849.514 km
  apoapsis_mean_height 868.42 km
  rev_number_at_epoch 61141
  tle_age 0.816201 day

* TLE

NOAA 19
1 33591U 09005A 20353.77320860 .00000006 00000-0 28895-4 0 9993
2 33591 99.1935 3.9060 0013075 280.0196 79.9499 14.12444522611418

Analyse spectre

median 25.157
noise_level_db 24.9882
min 12.8813
max 58.9612
freq_center -10973.9
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig -8839.41
signal_range_dB 33.973
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

Credits

Carte meteo WXTOIMG RESTORED v.2.10.11 https://wxtoimgrestored.xyz/
