Observation record.Satnogs-UHF.2020-12-08T21-24-00

Station-sol Satnogs-UHF
Propriétaire N5CNB

Résumé de l'événement

satellite FALCONSAT-3
date 2020-12-08
time 21:24:00
duration 270
freq 4.35103e+08
culm 62.6551

Waterfall

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

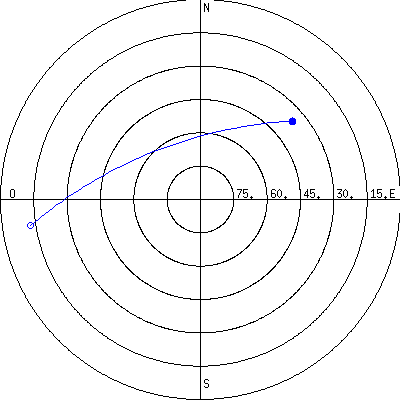

transitfile record.Satnogs-UHF.2020-12-08T21-24-00.transit

Données complémentaires de la capture

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-UHF.2020-12-08T21-24-00
  satellite FALCONSAT-3
  date 2020-12-08
  time 21:24:00
  samp 250000
  duration 270
  freq 4.35103e+08
  culm 62.6551
• paramètres réalisés
  recfile record.Satnogs-UHF.2020-12-08T21-24-00.dat
  start 2020-12-08T21:24:00
  end 2020-12-08T21:28:32
  freq 4.35103e+08
  gain 48
  ns 270
  samp 250000
  nsamp 67500000

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 48739800 [ 194.959 s]
  a 7979240000
  sigma 3404310000
  y0 -7963620000

calpower-stats

• Autres statistiques
  longueur.totale 270
  moyenne 1.49698e+07
  somme 4.04185e+09
  max 3.85566e+07
  moyenne.debut.fin 1.28076e+07
  longueur.debug.fin 67
  hauteur.signal 2.5749e+07 [max - moyenne.debut.fin]
  integrale.signal 5.83805e+08 [somme - moyenne.debut.fin*longueur.totale]

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 2.70936e+13
sumDy2 1.26832e+13
dfmin -1241.02 sumDy2 1.13743e+13
dtmin 4.01665 sumDy2 1.12354e+13

* Kepler element data for FALCONSAT-3

name ‘FALCONSAT-3’
satellite_number 30776
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 342.45510949

• Kepler elements
  epoch_julday 2459190.95510949
  Time jd 2459190.95511 < 2020-12-07 10:55:21.0459 UTC >
  inclination 35.4341 deg [35 26'03"]
  right_ascension_of_ascending_node 252.46 deg [16:49:50]
  major_radius 6828.08 km
  eccentricity 0.000371
  periast_argument 297.872 deg [297 52'20"]
  mean_anomaly 62.1628 deg [62 09'46"]

• Supplemental data
  cc 1.99925827518
  ra 6.83061e+06 [459604]
  rp 6.82555e+06 [454538]
  va 7644.6
  vp 7638.93
  axb 6830.61 x 6830.61
  mammmdt 326.809
  bstar 6.757
  mean_motion_1st_deriv 6.589e-05
  mean_motion_2nd_deriv 0
  mean_motion 15.3897 rev/day 0.0649787 day/rev
  periapsis_distance 6825.55 km
  apoapsis_distance 6830.61 km
  periapsis_mean_height 454.538 km
  apoapsis_mean_height 459.604 km
  rev_number_at_epoch 76349
  tle_age 0.956349 day

* TLE

FALCONSAT-3
1 30776U 07006E 20342.45510949 .00006589 00000-0 16757-3 0 9991
2 30776 35.4341 252.4603 0003710 297.8723 62.1628 15.38965174763499

Analyse spectre

median 15.1467
noise_level_db 15.2447
min 7.06135
max 43.0534
freq_center -2243.38
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig 3217.54
signal_range_dB 27.8087
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 62
  contents =
  0000: 98 a6 a8 82 a8 40 00 a0 8c a6 66 40 40 03 03 f0
  0010: 49 20 50 3a 30 78 31 33 41 38 20 6f 3a 30 20 6c
  0020: 3a 33 31 33 36 37 20 66 3a 33 31 34 34 39 2c 20
  0030: 64 3a 31 20 73 74 3a 34 20 65 3a 35 36 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 25
  contents =
  0000: 96 68 9e b4 a6 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 25
  contents =
  0000: 96 68 9e b4 a6 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 25
  contents =
  0000: 96 68 9e b4 a6 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 15
  contents =
  0000: 9c 62 a4 86 9c 40 60 a0 8c a6 66 40 40 f9 21

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 22
  contents =
  0000: a8 98 9a 86 40 40 02 a0 8c a6 66 40 40 03 03 f0
  0010: 43 4c 3a 31 32 31

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 86
  contents =
  0000: 84 86 a4 40 40 40 02 a0 8c a6 66 40 40 03 03 f0
  0010: 42 43 52 3a 62 76 3d 31 33 36 36 20 62 69 3d 36
  0020: 37 20 73 65 6e 73 3d 35 35 20 74 6f 70 3d 31 33
  0030: 36 36 20 6c 6f 77 3d 30 20 74 31 3d 35 38 39 20
  0040: 74 32 3d 31 31 37 30 20 73 76 3d 31 37 33 32 20
  0050: 73 69 3d 33 35 33

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 26
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 62
  contents =
  0000: 98 a6 a8 82 a8 40 00 a0 8c a6 66 40 40 03 03 f0
  0010: 49 20 50 3a 30 78 31 33 41 38 20 6f 3a 30 20 6c
  0020: 3a 33 31 33 36 37 20 66 3a 33 31 34 32 39 2c 20
  0030: 64 3a 31 20 73 74 3a 34 20 65 3a 35 36 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 26
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 34
  contents =
  0000: 84 84 a6 a8 82 a8 00 a0 8c a6 66 40 40 19 03 f0
  0010: 4f 70 65 6e 20 41 42 20 44 3a 20 4e 31 52 43 4e
  0020: 20 20

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 29
  contents =
  0000: a6 a8 82 a8 aa a6 00 a0 8c a6 66 40 40 17 03 f0
  0010: 42 3a 20 35 36 37 36 35 38 36 36 35 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 25
  contents =
  0000: 96 68 9e b4 a6 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 115
  contents =
  0000: a2 a6 a8 40 40 40 02 a0 8c a6 66 40 40 17 03 bd
  0010: 20 92 44 00 00 00 00 00 00 cc c3 ce 5f 4a cb ce
  0020: 5f aa 55 01 00 04 92 44 00 00 02 00 08 41 4c 31
  0030: 32 31 32 30 37 03 00 03 20 20 20 04 00 04 21 2f
  0040: 00 00 05 00 04 a4 70 cd 5f 06 00 04 de c3 ce 5f
  0050: 12 00 04 dd c3 ce 5f 07 00 01 00 08 00 01 c9 09
  0060: 00 02 f4 c3 0a 00 02 65 0f 0b 00 02 50 00 00 00
  0070: 00 3b ea

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 15
  contents =
  0000: 9c 62 a4 86 9c 40 60 a0 8c a6 66 40 40 f9 31

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 26
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 23
  contents =
  0000: 9c 62 a4 86 9c 40 e0 a0 8c a6 66 40 40 79 02 f0
  0010: 05 02 42 01 d0 5f 04

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 15
  contents =
  0000: 9c 62 a4 86 9c 40 60 a0 8c a6 66 40 40 f9 73

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 271
  contents =
  0000: a2 a6 a8 40 40 40 02 a0 8c a6 66 40 40 17 03 bb
  0010: 02 b6 44 00 00 03 a0 07 00 04 09 00 0f 00 0e 00
  0020: 14 00 11 00 e2 04 35 08 98 07 48 0a cf 5f a9 41
  0030: b4 04 09 00 10 00 0f 00 14 00 11 00 e2 04 f6 07
  0040: ee 07 5b 0a cf 5f d2 41 b2 04 09 00 10 00 0e 00
  0050: 14 00 11 00 e1 04 c3 07 5c 08 69 0a cf 5f fb 41
  0060: af 04 09 00 10 00 0e 00 14 00 11 00 e0 04 a1 07
  0070: db 08 6e 0a cf 5f 24 42 ad 04 09 00 0f 00 0e 00
  0080: 14 00 11 00 df 04 9a 07 69 09 6a 0a cf 5f 4d 42
  0090: aa 04 09 00 0f 00 0e 00 14 00 11 00 df 04 b4 07
  00a0: fb 09 5d 0a cf 5f 76 42 a7 04 09 00 10 00 0e 00
  00b0: 14 00 11 00 de 04 f3 07 84 0a 47 0a cf 5f 9f 42
  00c0: a6 04 09 00 10 00 0f 00 14 00 11 00 de 04 52 08
  00d0: f8 0a 28 0a cf 5f c8 42 a3 04 08 00 0f 00 0e 00
  00e0: 14 00 11 00 dd 04 c8 08 48 0b 00 0a cf 5f f1 42
  00f0: a1 04 09 00 0f 00 0e 00 14 00 11 00 dd 04 4c 09
  0100: 74 0b d7 09 cf 5f 1a 43 9e 04 09 00 10 ef c9

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 271
  contents =
  0000: a2 a6 a8 40 40 40 02 a0 8c a6 66 40 40 17 03 bb
  0010: 02 b6 44 00 00 03 94 08 00 00 0e 00 14 00 11 00
  0020: dc 04 cb 09 71 0b a4 09 cf 5f 43 43 9c 04 09 00
  0030: 0f 00 0e 00 14 00 11 00 dc 04 3a 0a 4c 0b 6d 09
  0040: cf 5f 6c 43 98 04 09 00 0f 00 0e 00 14 00 11 00
  0050: dc 04 91 0a 0b 0b 35 09 cf 5f 95 43 97 04 09 00
  0060: 0f 00 0e 00 14 00 11 00 dc 04 cc 0a be 0a ff 08
  0070: cf 5f be 43 94 04 09 00 10 00 0f 00 14 00 11 00
  0080: db 04 ea 0a 70 0a c9 08 cf 5f e7 43 92 04 09 00
  0090: 0f 00 0e 00 14 00 11 00 db 04 ef 0a 29 0a 99 08
  00a0: cf 5f 10 44 8f 04 08 00 0f 00 0e 00 14 00 11 00
  00b0: db 04 e1 0a ef 09 6d 08 cf 5f 39 44 8d 04 09 00
  00c0: 10 00 0e 00 14 00 12 00 db 04 c7 0a c9 09 48 08
  00d0: cf 5f 62 44 8a 04 09 00 0f 00 0e 00 14 00 11 00
  00e0: db 04 a7 0a b8 09 2b 08 cf 5f 8b 44 88 04 09 00
  00f0: 0f 00 0e 00 14 00 11 00 db 04 84 0a b4 09 19 08
  0100: cf 5f b5 44 86 04 09 00 0f 00 0e 00 14 9e a2

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: 84 84 a6 a8 82 a8 00 a0 8c a6 66 40 40 19 03 f0
  0010: 4f 70 65 6e 20 41 42 43 44 3a 20

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 24
  contents =
  0000: 9c 70 9a 90 40 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4e 38 4d 48 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 31
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 4e 38 4d 48 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 25
  contents =
  0000: 96 68 9e b4 a6 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 24
  contents =
  0000: 9c 70 9a 90 40 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4e 38 4d 48 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 31
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 4b 34 4f 5a 53 20 4e 38 4d 48 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 271
  contents =
  0000: a2 a6 a8 40 40 40 02 a0 8c a6 66 40 40 17 03 bb
  0010: 02 b6 44 00 00 03 f4 00 00 5f 1f 36 1f 05 3f 01
  0020: 68 00 1e 00 7c 00 73 01 f7 04 f9 07 f7 08 54 0b
  0030: cf 5f 48 36 0e 05 e4 00 41 00 16 00 52 00 2b 01
  0040: f7 04 ee 07 9c 09 5b 0b cf 5f 71 36 04 05 a5 00
  0050: 46 00 1b 00 33 00 cd 00 f8 04 13 08 47 0a 53 0b
  0060: cf 5f 9a 36 fa 04 6c 00 4c 00 20 00 20 00 6f 00
  0070: f8 04 69 08 e3 0a 39 0b cf 5f c3 36 f3 04 45 00
  0080: 3d 00 1a 00 19 00 44 00 f8 04 e7 08 5b 0b 0f 0b
  0090: cf 5f ec 36 ec 04 2f 00 1e 00 15 00 18 00 43 00
  00a0: f8 04 81 09 a0 0b d5 0a cf 5f 15 37 e9 04 40 00
  00b0: 43 00 1a 00 1c 00 31 00 f8 04 22 0a ac 0b 8e 0a
  00c0: cf 5f 3e 37 ea 04 6d 00 9a 00 19 00 1a 00 2d 00
  00d0: f8 04 b3 0a 86 0b 3d 0a cf 5f 67 37 ee 04 b0 00
  00e0: 00 01 1a 00 18 00 41 00 f9 04 28 0b 3c 0b e6 09
  00f0: cf 5f 90 37 f5 04 f8 00 45 01 26 00 17 00 72 00
  0100: f9 04 78 0b de 0a 8b 09 cf 5f b9 37 0a c6 2f

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 15
  contents =
  0000: 9c 62 a4 86 9c 40 60 a0 8c a6 66 40 40 f9 1f

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 25
  contents =
  0000: 96 68 9e b4 a6 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 26
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 25
  contents =
  0000: 96 68 9e b4 a6 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4b 34 4f 5a 53 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 15
  contents =
  0000: 9c 62 a4 86 9c 40 60 a0 8c a6 66 40 40 f9 1f

Credits

Decodage gr-satellites v3.6.0 (Daniel Estevez)

Page N5FXH
