Observation record.Satnogs-UHF.2020-12-10T01-42-00

Station-sol Satnogs-UHF
Propriétaire N5CNB

Résumé de l'événement

satellite FALCONSAT-3
date 2020-12-10
time 01:42:00
duration 270
freq 4.35103e+08
culm 61.295

Waterfall

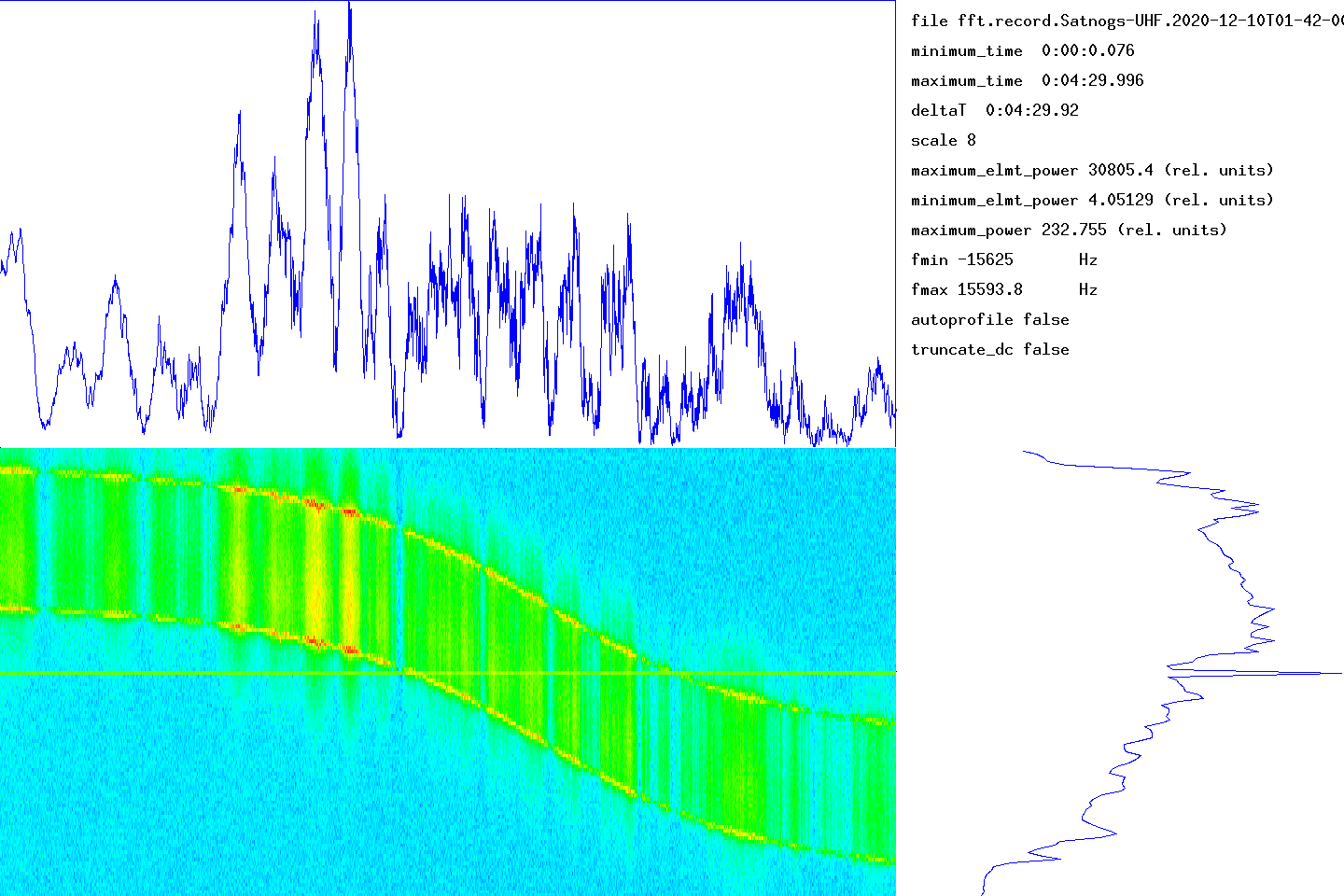

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-UHF.2020-12-10T01-42-00.transit

Données complémentaires de la capture

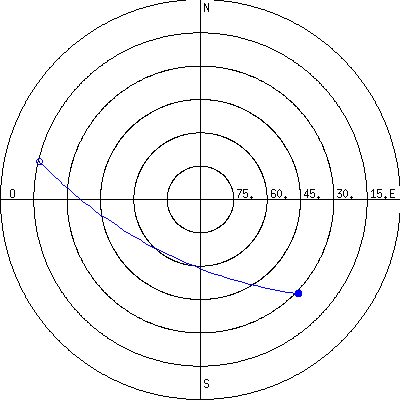

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-UHF.2020-12-10T01-42-00
  satellite FALCONSAT-3
  date 2020-12-10
  time 01:42:00
  samp 250000
  duration 270
  freq 4.35103e+08
  culm 61.295
• paramètres réalisés
  recfile record.Satnogs-UHF.2020-12-10T01-42-00.dat
  start 2020-12-10T01:42:01
  end 2020-12-10T01:46:32
  freq 4.35103e+08
  gain 48
  ns 270
  samp 250000
  nsamp 67500000

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 4427420000 [ 17709.7 s]
  a 38016900
  sigma -343768000
  y0 12766200

calpower-stats

• Autres statistiques
  longueur.totale 270
  moyenne 1.27662e+07
  somme 3.44687e+09
  max 5.06702e+07
  moyenne.debut.fin 9.42934e+06
  longueur.debug.fin 67
  hauteur.signal 4.12409e+07 [max - moyenne.debut.fin]
  integrale.signal 9.00953e+08 [somme - moyenne.debut.fin*longueur.totale]

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 2.96866e+13
sumDy2 1.79669e+13
dfmin -1836.24 sumDy2 1.36645e+13
dtmin 4.16566 sumDy2 1.35227e+13

* Kepler element data for FALCONSAT-3

name ‘FALCONSAT-3’
satellite_number 30776
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 343.1687004

• Kepler elements
  epoch_julday 2459191.6687004
  Time jd 2459191.66870 < 2020-12-08 04:02:55.0714 UTC >
  inclination 35.4341 deg [35 26'03"]
  right_ascension_of_ascending_node 247.887 deg [16:31:33]
  major_radius 6828.06 km
  eccentricity 0.0003634
  periast_argument 302.743 deg [302 44'35"]
  mean_anomaly 57.2946 deg [57 17'41"]

• Supplemental data
  cc 1.99927346402
  ra 6.83054e+06 [459534]
  rp 6.82558e+06 [454571]
  va 7644.55
  vp 7639
  axb 6830.54 x 6830.54
  mammmdt 320.625
  bstar 3.769
  mean_motion_1st_deriv 5.404e-05
  mean_motion_2nd_deriv 0
  mean_motion 15.3897 rev/day 0.0649785 day/rev
  periapsis_distance 6825.58 km
  apoapsis_distance 6830.54 km
  periapsis_mean_height 454.571 km
  apoapsis_mean_height 459.534 km
  rev_number_at_epoch 76360
  tle_age 1.74584 day

* TLE

FALCONSAT-3
1 30776U 07006E 20343.16870040 .00005404 00000-0 13769-3 0 9996
2 30776 35.4341 247.8868 0003634 302.7430 57.2946 15.38971509763606

Analyse spectre

median 14.3698
noise_level_db 14.4563
min 6.07593
max 44.8863
freq_center -1329.37
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig 4077.12
signal_range_dB 30.43
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: 84 84 a6 a8 82 a8 00 a0 8c a6 66 40 40 19 03 f0
  0010: 4f 70 65 6e 20 41 42 43 44 3a 20

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 22
  contents =
  0000: a8 98 9a 86 40 40 02 a0 8c a6 66 40 40 03 03 f0
  0010: 43 4c 3a 31 32 31

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 81
  contents =
  0000: a8 92 9a 8a 40 40 02 a0 8c a6 66 40 40 03 03 f0
  0010: 50 48 54 3a 20 75 70 74 69 6d 65 20 69 73 20 31
  0020: 30 32 30 2f 30 34 3a 33 30 3a 31 31 2e 20 20 54
  0030: 69 6d 65 20 69 73 20 54 68 75 20 44 65 63 20 31
  0040: 30 20 30 32 3a 35 38 3a 31 30 20 32 30 32 30 0d
  0050: 20

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 62
  contents =
  0000: 98 a6 a8 82 a8 40 00 a0 8c a6 66 40 40 03 03 f0
  0010: 49 20 50 3a 30 78 31 33 41 38 20 6f 3a 30 20 6c
  0020: 3a 33 31 33 36 37 20 66 3a 33 31 34 34 39 2c 20
  0030: 64 3a 31 20 73 74 3a 34 20 65 3a 36 62 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 81
  contents =
  0000: a8 92 9a 8a 40 40 02 a0 8c a6 66 40 40 03 03 f0
  0010: 50 48 54 3a 20 75 70 74 69 6d 65 20 69 73 20 31
  0020: 30 32 30 2f 30 34 3a 33 30 3a 31 38 2e 20 20 54
  0030: 69 6d 65 20 69 73 20 54 68 75 20 44 65 63 20 31
  0040: 30 20 30 32 3a 35 38 3a 31 37 20 32 30 32 30 0d
  0050: 20

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 62
  contents =
  0000: 98 a6 a8 82 a8 40 00 a0 8c a6 66 40 40 03 03 f0
  0010: 49 20 50 3a 30 78 31 33 41 38 20 6f 3a 30 20 6c
  0020: 3a 33 31 33 36 37 20 66 3a 33 31 34 34 39 2c 20
  0030: 64 3a 31 20 73 74 3a 34 20 65 3a 36 62 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 29
  contents =
  0000: a6 a8 82 a8 aa a6 00 a0 8c a6 66 40 40 17 03 f0
  0010: 42 3a 20 35 36 38 36 37 35 33 36 39 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 81
  contents =
  0000: a8 92 9a 8a 40 40 02 a0 8c a6 66 40 40 03 03 f0
  0010: 50 48 54 3a 20 75 70 74 69 6d 65 20 69 73 20 31
  0020: 30 32 30 2f 30 34 3a 33 31 3a 32 33 2e 20 20 54
  0030: 69 6d 65 20 69 73 20 54 68 75 20 44 65 63 20 31
  0040: 30 20 30 32 3a 35 39 3a 32 32 20 32 30 32 30 0d
  0050: 20

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: 84 84 a6 a8 82 a8 00 a0 8c a6 66 40 40 19 03 f0
  0010: 4f 70 65 6e 20 41 42 43 44 3a 20

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 29
  contents =
  0000: a6 a8 82 a8 aa a6 00 a0 8c a6 66 40 40 17 03 f0
  0010: 42 3a 20 35 36 38 36 37 35 33 36 39 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 27
  contents =
  0000: a0 84 98 92 a6 a8 00 a0 8c a6 66 40 40 17 03 f0
  0010: 50 42 3a 20 45 6d 70 74 79 2e 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 24
  contents =
  0000: 9c 70 9a 90 40 40 00 a0 8c a6 66 40 40 17 03 bb
  0010: 4f 4b 20 4e 38 4d 48 0d

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 43
  contents =
  0000: 20 bd da 15 40 a0 9a 14 62 00 87 70 5a 95 66 1b
  0010: 56 a8 c7 7e fc d4 03 a6 6b e6 29 51 f3 93 52 1a
  0020: b6 0a 40 48 21 47 05 e1 64 5d 50

Credits

Decodage gr-satellites v3.6.0 (Daniel Estevez)

Page N5FXH
