Observation record.Satnogs-UHF.2020-12-11T01-02-00

Station-sol Satnogs-UHF
Propriétaire N5CNB

Résumé de l'événement

satellite ARMADILLO
date 2020-12-11
time 01:02:00
duration 170
freq 4.37525e+08
culm 41.253

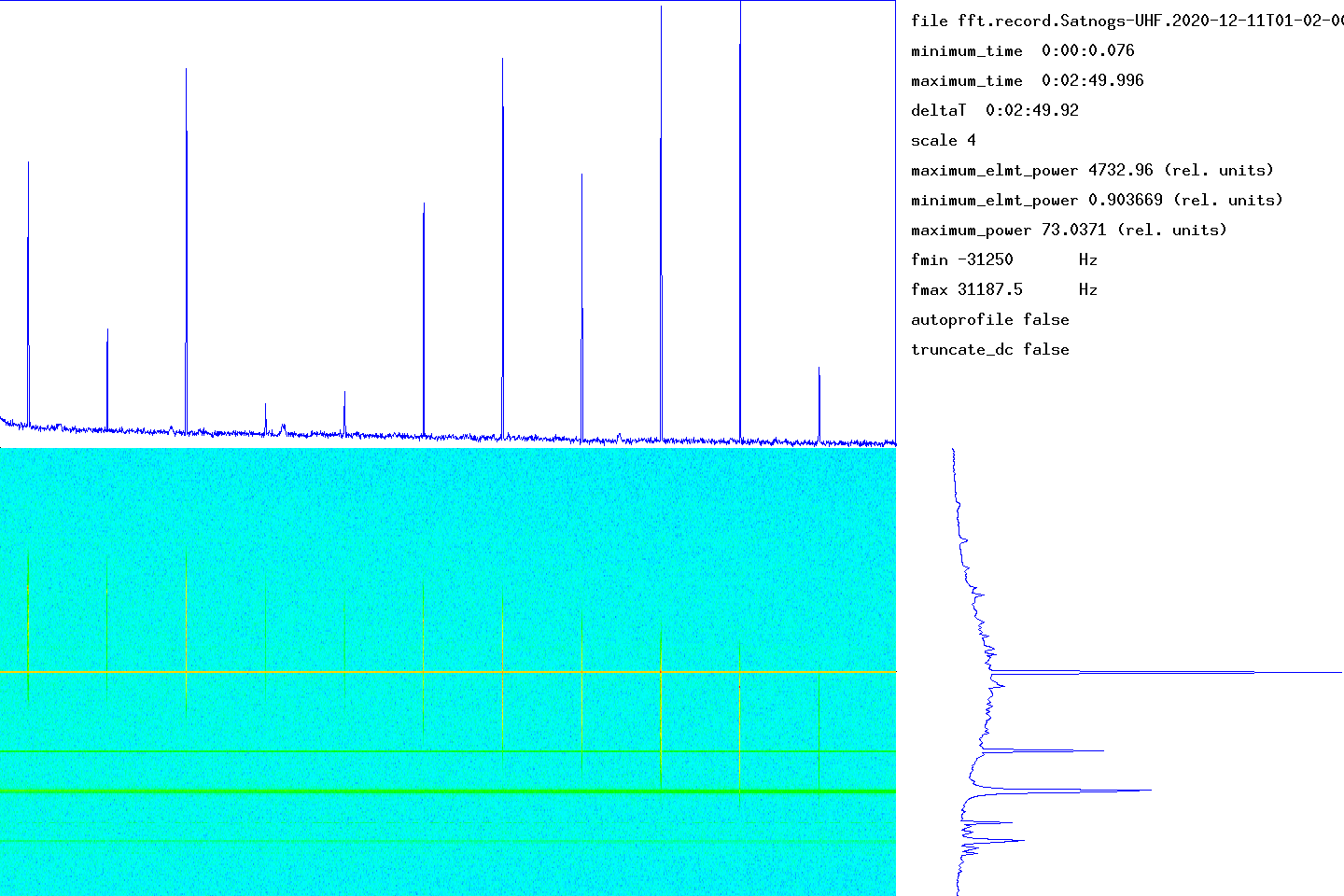

Waterfall

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-UHF.2020-12-11T01-02-00.transit

Données complémentaires de la capture

Le début du transit est marqué par un cercle et la fin du transit par un disque.

paramètres prévus
filename record.Satnogs-UHF.2020-12-11T01-02-00
satellite ARMADILLO
date 2020-12-11
time 01:02:00
samp 250000
duration 170
freq 4.37525e+08
culm 41.253
paramètres réalisés
recfile record.Satnogs-UHF.2020-12-11T01-02-00.dat
start 2020-12-11T01:02:00
end 2020-12-11T01:04:53
freq 4.37525e+08
gain 48
ns 170
samp 250000
nsamp 42500000

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

Resultats du fit
t0 16208000 [ 64.832 s]
a 2035870
sigma 0
y0 2236130

calpower-stats

Autres statistiques
longueur.totale 170
moyenne 2.23613e+06
somme 3.80142e+08
max 4.27975e+06
moyenne.debut.fin 2.19707e+06
longueur.debug.fin 43
hauteur.signal 2.08267e+06 [max - moyenne.debut.fin]
integrale.signal 6.63925e+06 [somme - moyenne.debut.fin*longueur.totale]

Comparaison Doppler calculé et mesuré


Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 1.84369e+12
sumDy2 1.56024e+12
dfmin -2832.02 sumDy2 1.01363e+12
dtmin 2.11986 sumDy2 1.00878e+12

* Kepler element data for ARMADILLO

name ‘ARMADILLO’
satellite_number 44352
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 343.98491766

Kepler elements
epoch_julday 2459192.48491766
Time jd 2459192.48492 < 2020-12-08 23:38:16.0885 UTC >
inclination 28.5299 deg [28 31'48"]
right_ascension_of_ascending_node 305.899 deg [20:23:36]
major_radius 6911.14 km
eccentricity 0.033161
periast_argument 29.1665 deg [29 09'59"]
mean_anomaly 332.7022 deg [332 42'08"]
Supplemental data
cc 1.93580671357
ra 7.14032e+06 [769317]
rp 6.68196e+06 [310956]
va 7851.9
vp 7347.86
axb 7140.32 x 7136.4
mammmdt 96.5248
bstar 6.302
mean_motion_1st_deriv 0.0003315
mean_motion_2nd_deriv 0
mean_motion 15.113 rev/day 0.066168 day/rev
periapsis_distance 6681.96 km
apoapsis_distance 7140.32 km
periapsis_mean_height 310.956 km
apoapsis_mean_height 769.317 km
rev_number_at_epoch 8015
tle_age 1.89809 day

* TLE

ARMADILLO
1 44352U 19036P 20343.98491766 .00033150 00000-0 46302-3 0 9999
2 44352 28.5299 305.8992 0331610 29.1665 332.7022 15.11303485 80158

Analyse spectre

median 8.95352
noise_level_db 9.03507
min -0.439908
max 36.7513
freq_center -3717.79
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig -1131.63
signal_range_dB 27.7163
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

MESSAGE DEBUG PRINT PDU VERBOSE *
((transmitter . 19k2 FSK downlink))
pdu_length = 272
contents =
0000: ae 90 64 b0 b2 a4 60 96 8a 6a 88 a8 ae e1 03 f0
0010: 08 17 12 fb 01 2b c5 e8 3a d0 70 02 00 00 c0 ab
0020: 01 8c 28 c3 c5 68 b3 06 c5 8c 18 7d 44 72 f0 25
0030: 40 ab 79 bf c0 cb 5f 64 40 00 cc 40 54 00 3a 00
0040: 24 01 00 00 01 10 00 11 00 0f 00 0e 00 0b 00 0b
0050: 00 02 00 06 00 06 00 02 00 09 00 04 00 00 00 00
0060: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0070: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0080: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0090: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00a0: 00 00 41 74 6d 6f 73 70 68 65 72 65 2e 20 42 6c
00b0: 61 63 6b 20 68 6f 6c 65 73 2e 20 41 73 74 72 6f
00c0: 6e 61 75 74 73 2e 20 4e 65 62 75 6c 61 73 2e 20
00d0: 4a 75 70 69 74 65 72 2e 20 54 68 65 20 42 69 67
00e0: 20 44 69 70 70 65 72 2e 00 00 00 00 00 00 00 00
00f0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0100: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

MESSAGE DEBUG PRINT PDU VERBOSE *
((transmitter . 19k2 FSK downlink))
pdu_length = 272
contents =
0000: ae 90 64 b0 b2 a4 60 96 8a 6a 88 a8 ae e1 03 f0
0010: 08 17 12 fb 01 67 c5 e8 3a 0c 71 02 00 00 c0 ab
0020: 01 a0 61 bd c5 6b c0 1e c5 87 43 9b 44 64 8b 44
0030: 40 66 d0 b9 c0 a5 10 5e 40 00 a4 40 07 00 3a 00
0040: 24 01 00 00 01 10 00 11 00 0f 00 0e 00 0b 00 0c
0050: 00 02 00 06 00 06 00 02 00 09 00 04 00 00 00 00
0060: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0070: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0080: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0090: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00a0: 00 00 49 20 6c 6f 76 65 20 73 70 61 63 65 2e 20
00b0: 49 20 6b 6e 6f 77 21 20 53 70 65 6c 6c 20 69 74
00c0: 21 20 53 20 50 2e 2e 2e 20 41 41 43 45 2e 20 53
00d0: 70 61 63 65 2e 20 53 70 61 63 65 2e 00 00 00 00
00e0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00f0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0100: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

MESSAGE DEBUG PRINT PDU VERBOSE *
((transmitter . 19k2 FSK downlink))
pdu_length = 272
contents =
0000: ae 90 64 b0 b2 a4 60 96 8a 6a 88 a8 ae e1 03 f0
0010: 08 17 12 fb 01 85 c5 e8 3a 2a 71 02 00 00 c0 ab
0020: 01 16 3e bb c5 73 98 26 c5 ef a3 a4 44 c5 82 4e
0030: 40 66 ba b7 c0 f4 ae 5b 40 00 a4 40 07 00 2e 00
0040: 24 01 00 00 01 0f 00 11 00 0f 00 0e 00 0b 00 0c
0050: 00 02 00 06 00 06 00 02 00 09 00 04 00 00 00 00
0060: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0070: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0080: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0090: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00a0: 00 00 53 70 61 63 65 20 43 6f 75 72 74 2e 20 46
00b0: 6f 72 20 70 65 6f 70 6c 65 20 69 6e 20 73 70 61
00c0: 63 65 2e 20 4a 75 64 67 65 20 73 70 61 63 65 20
00d0: 73 75 6e 20 70 72 65 73 69 64 69 6e 67 2e 20 42
00e0: 61 6d 2e 20 47 75 69 6c 74 79 2e 20 4f 66 20 62
00f0: 65 69 6e 67 20 69 6e 20 73 70 61 63 65 2e 20 49
0100: 27 6d 20 69 6e 20 73 70 61 63 65 2e 00 00 00 00

MESSAGE DEBUG PRINT PDU VERBOSE *
((transmitter . 19k2 FSK downlink))
pdu_length = 272
contents =
0000: ae 90 64 b0 b2 a4 60 96 8a 6a 88 a8 ae e1 03 f0
0010: 08 17 12 fb 01 94 c5 e8 3a 39 71 02 00 00 c0 ab
0020: 01 cc fe b8 c5 1e 5c 2e c5 1b ed ad 44 e9 5d 58
0030: 40 8e 8a b5 c0 3f 29 59 40 00 a4 40 07 00 2e 00
0040: 24 01 00 00 01 0f 00 11 00 0f 00 0e 00 0b 00 0c
0050: 00 02 00 06 00 06 00 02 00 09 00 02 00 00 00 00
0060: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0070: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0080: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0090: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00a0: 00 00 50 66 66 74 2e 20 57 68 61 74 65 76 65 72
00b0: 2e 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00c0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00d0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00e0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00f0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
0100: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

MESSAGE DEBUG PRINT PDU VERBOSE *
((transmitter . 19k2 FSK downlink))
pdu_length = 14
contents =
0000: 4b 44 9c c6 45 d2 89 76 a9 5b 42 ec ba d9

Credits

Decodage gr-satellites v3.6.0 (Daniel Estevez)

Page N5FXH
