Observation record.Satnogs-UHF.2020-12-16T23-53-00

Station-sol Satnogs-UHF
Propriétaire N5CNB

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite CUTE-1_(CO-55)
date 2020-12-16
time 23:53:00
duration 440
freq 4.36836e+08
culm 67.0641

Waterfall

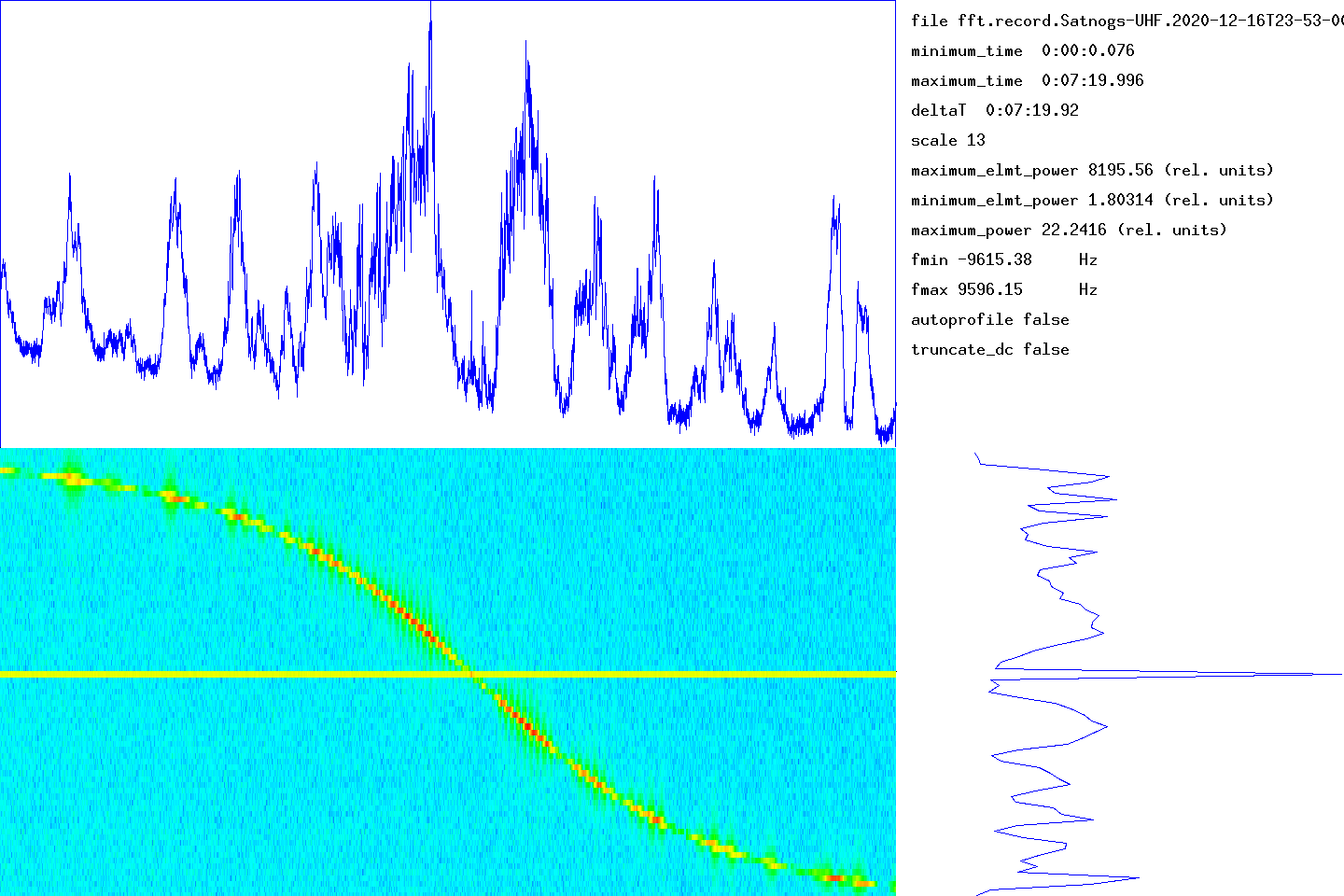

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-UHF.2020-12-16T23-53-00.transit

Données complémentaires de la capture

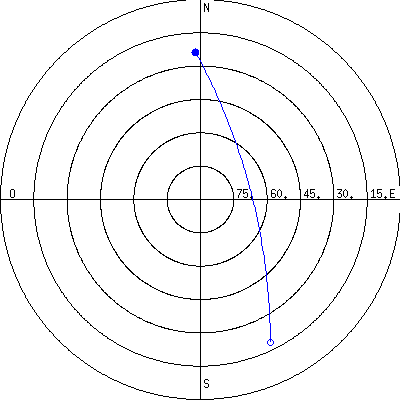

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-UHF.2020-12-16T23-53-00
  satellite CUTE-1_(CO-55)
  date 2020-12-16
  time 23:53:00
  samp 250000
  duration 440
  freq 4.36836e+08
  culm 67.0641
• paramètres réalisés
  recfile record.Satnogs-UHF.2020-12-16T23-53-00.dat
  start 2020-12-16T23:53:00
  end 2020-12-17T00:00:23
  freq 4.36836e+08
  gain 48
  ns 440
  samp 250000
  nsamp 110000000

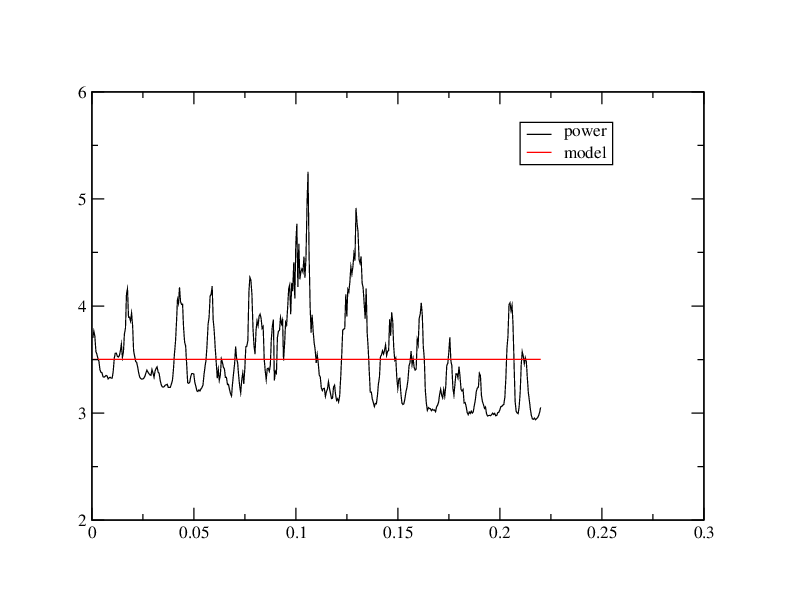

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 185762000 [ 743.048 s]
  a 1796830
  sigma -451.35
  y0 3501320

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 14.0053
  max 21.0078
  moyenne.debut.fin 13.4161
  hauteur.signal 7.59168 [ 8.80338 dB ] (max - moyenne.debut.fin)
  longueur.totale 440
  integrale.signal 259.231 (somme - moyenne.debut.fin*longueur.totale)

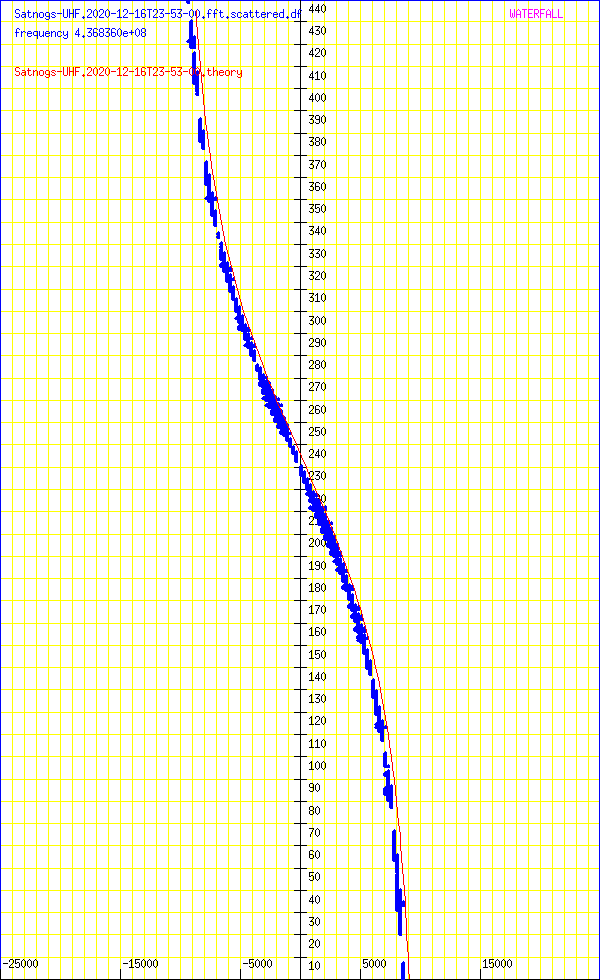

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 2.40161e+13
sumDy2 2.14517e+11
dfmin -472.397 sumDy2 8.74355e+09
dtmin 0.0352971 sumDy2 8.7393e+09

* Kepler element data for CUTE-1_(CO-55)

name ‘CUTE-1_(CO-55)’
satellite_number 27844
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 350.93663402

• Kepler elements
  epoch_julday 2459199.43663402
  Time jd 2459199.43663 < 2020-12-15 22:28:45.0179 UTC >
  inclination 98.6814 deg [98 40'53"]
  right_ascension_of_ascending_node 355.931 deg [23:43:43]
  major_radius 7196.62 km
  eccentricity 0.0008886
  periast_argument 247.812 deg [247 48'43"]
  mean_anomaly 112.2115 deg [112 12'41"]

• Supplemental data
  cc 1.99822437782
  ra 7.20301e+06 [832006]
  rp 7.19022e+06 [819216]
  va 7450.14
  vp 7436.91
  axb 7203.01 x 7203.01
  mammmdt 8.79242
  bstar 0.7884
  mean_motion_1st_deriv 6.3e-07
  mean_motion_2nd_deriv 0
  mean_motion 14.2228 rev/day 0.0703098 day/rev
  periapsis_distance 7190.22 km
  apoapsis_distance 7203.01 km
  periapsis_mean_height 819.216 km
  apoapsis_mean_height 832.006 km
  rev_number_at_epoch 90593
  tle_age 0.992012 day

* TLE

CUTE-1 (CO-55)
1 27844U 03031E 20350.93663402 .00000063 00000-0 47884-4 0 9999
2 27844 98.6814 355.9306 0008886 247.8120 112.2115 14.22275930905932

Analyse spectre

median 10.7308
noise_level_db 10.8463
min 2.56029
max 39.1358
freq_center -4174.54
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig 86.2413
signal_range_dB 28.2895
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

nombre de decodages: 0

Credits

Decodage gr-satellites v3.6.0 (Daniel Estevez)

Page N5FXH
