Observation record.Satnogs-UHF.2020-12-20T13-52-00

Station-sol Satnogs-UHF
Propriétaire N5CNB

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite TIGRISAT
date 2020-12-20
time 13:52:00
duration 340
freq 4.35e+08
culm 58.0343

Waterfall

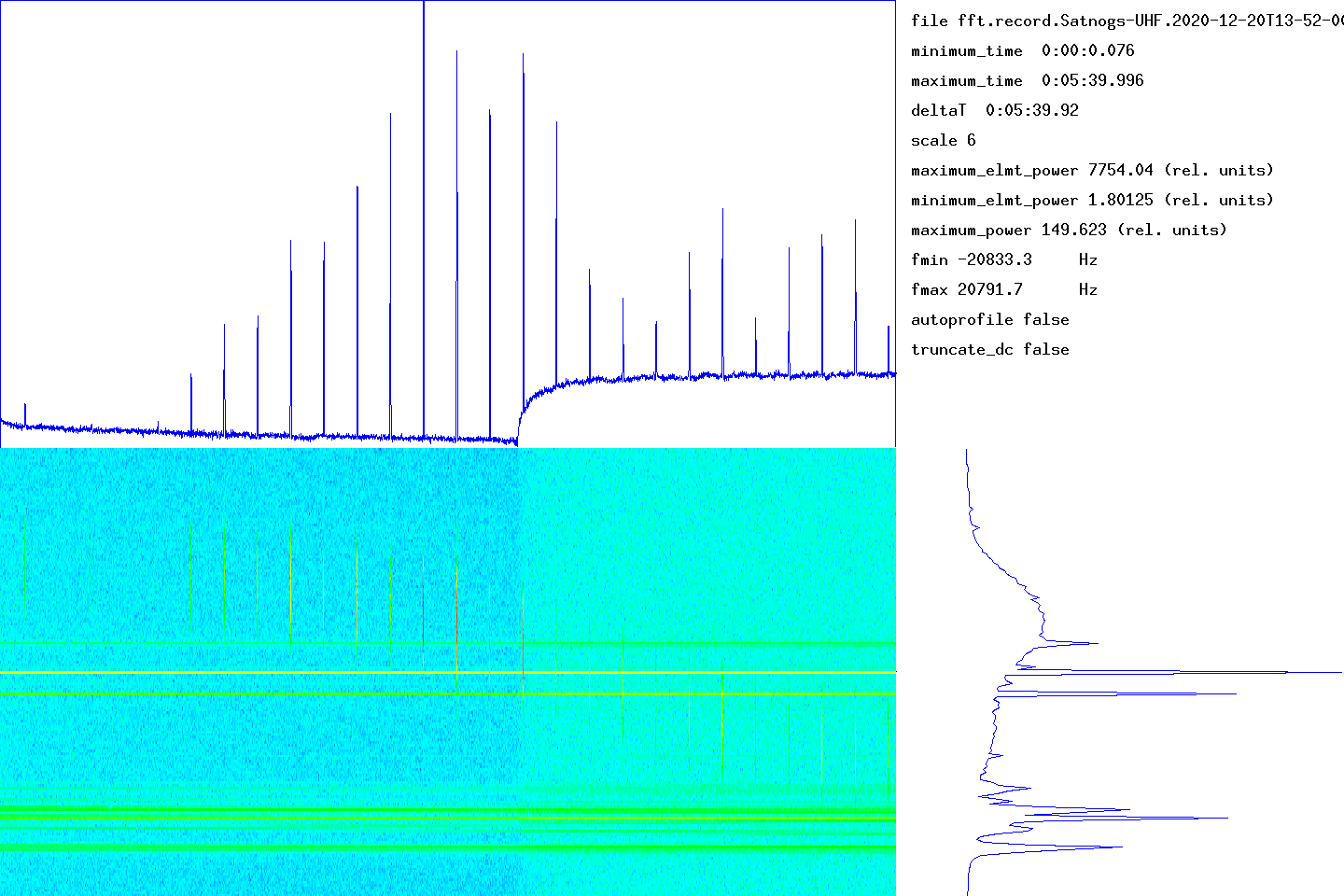

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-UHF.2020-12-20T13-52-00.transit

Données complémentaires de la capture

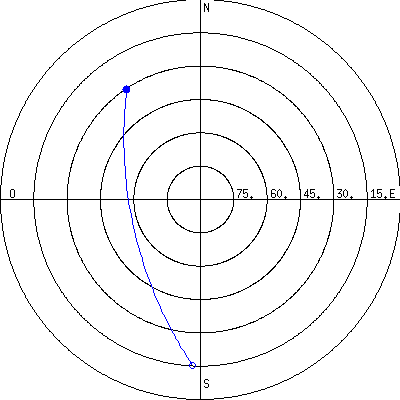

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-UHF.2020-12-20T13-52-00
  satellite TIGRISAT
  date 2020-12-20
  time 13:52:00
  samp 250000
  duration 340
  freq 4.35e+08
  culm 58.0343
• paramètres réalisés
  recfile record.Satnogs-UHF.2020-12-20T13-52-00.dat
  start 2020-12-20T13:52:00
  end 2020-12-20T13:57:42
  freq 4.35e+08
  gain 48
  ns 340
  samp 250000
  nsamp 85000000

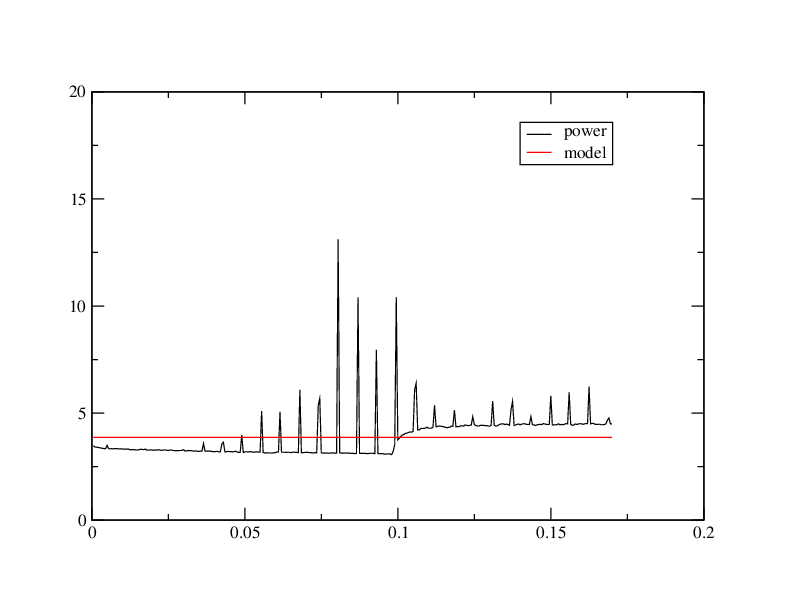

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 60302700 [ 241.211 s]
  a 9081560
  sigma -21067.3
  y0 3870230

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 15.4809
  max 52.4177
  moyenne.debut.fin 16.1652
  hauteur.signal 36.2526 [ 15.5934 dB ] (max - moyenne.debut.fin)
  longueur.totale 340
  integrale.signal -232.655 (somme - moyenne.debut.fin*longueur.totale)

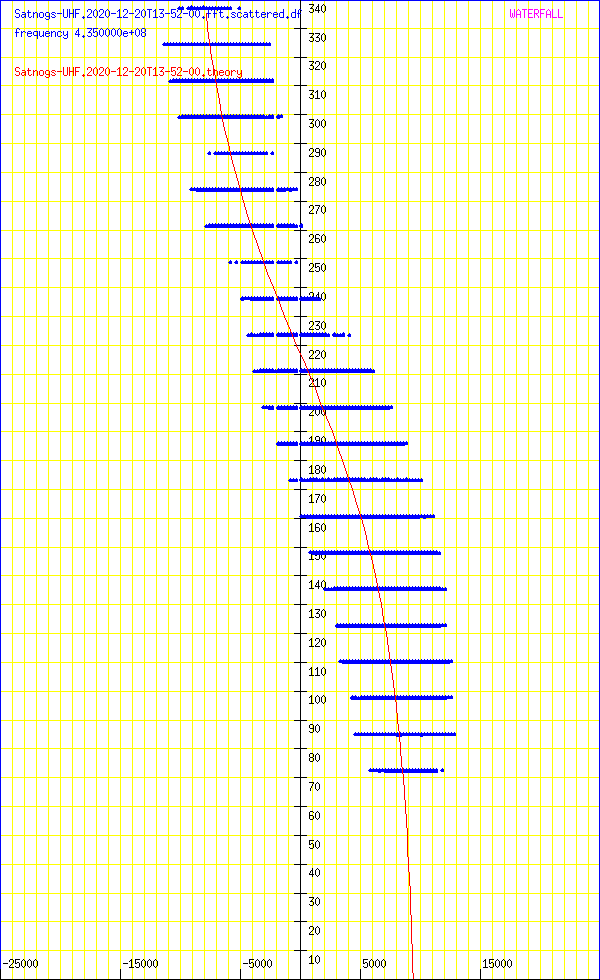

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 8.30463e+12
sumDy2 1.25319e+12
dfmin 381.078 sumDy2 1.21246e+12
dtmin 0.594909 sumDy2 1.21194e+12

* Kepler element data for TIGRISAT

name ‘TIGRISAT’
satellite_number 40043
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 353.81031955

• Kepler elements
  epoch_julday 2459202.31031955
  Time jd 2459202.31032 < 2020-12-18 19:26:51.0609 UTC >
  inclination 97.6862 deg [97 41'10"]
  right_ascension_of_ascending_node 200.941 deg [13:23:46]
  major_radius 7025.82 km
  eccentricity 0.0061036
  periast_argument 121.925 deg [121 55'30"]
  mean_anomaly 238.7915 deg [238 47'29"]

• Supplemental data
  cc 1.98786685586
  ra 7.0687e+06 [697696]
  rp 6.98294e+06 [611930]
  va 7579.58
  vp 7487.61
  axb 7068.7 x 7068.57
  mammmdt 322.536
  bstar 0.3677
  mean_motion_1st_deriv 1.81e-06
  mean_motion_2nd_deriv 0
  mean_motion 14.7445 rev/day 0.0678218 day/rev
  periapsis_distance 6982.94 km
  apoapsis_distance 7068.7 km
  periapsis_mean_height 611.93 km
  apoapsis_mean_height 697.696 km
  rev_number_at_epoch 34951
  tle_age 0.779495 day

* TLE

TIGRISAT
1 40043U 14033AK 20353.81031955 .00000181 00000-0 33677-4 0 9997
2 40043 97.6862 200.9410 0061036 121.9251 238.7915 14.74453143349517

Analyse spectre

median 11.206
noise_level_db 11.2954
min 2.55575
max 38.8953
freq_center -1480.7
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig -1002.47
signal_range_dB 27.5999
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 17
  contents =
  0000: 86 a2 40 40 40 40 60 90 9c 82 a8 92 8e e1 03 f0
  0010: 00

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 17
  contents =
  0000: 86 a2 40 40 40 40 60 90 9c 82 a8 92 8e e1 03 f0
  0010: 00

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 17
  contents =
  0000: 86 a2 40 40 40 40 60 90 9c 82 a8 92 8e e1 03 f0
  0010: 00

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 17
  contents =
  0000: 86 a2 40 40 40 40 60 90 9c 82 a8 92 8e e1 03 f0
  0010: 00

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 16
  contents =
  0000: c5 ba c1 8d d6 bb 8b 9a b4 d5 5d 5b 2f d0 a0 06

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 17
  contents =
  0000: 86 a2 40 40 40 40 60 90 9c 82 a8 92 8e e1 03 f0
  0010: 00

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 17
  contents =
  0000: 86 a2 40 40 40 40 60 90 9c 82 a8 92 8e e1 03 f0
  0010: 00

• MESSAGE DEBUG PRINT PDU VERBOSE *
  ((transmitter . 9k6 FSK downlink))
  pdu_length = 17
  contents =
  0000: 86 a2 40 40 40 40 60 90 9c 82 a8 92 8e e1 03 f0
  0010: 00

nombre de decodages: 8

Credits

Decodage gr-satellites v3.6.0 (Daniel Estevez)
