Observation record.Satnogs-UHF.2020-12-25T10-32-00

Station-sol Satnogs-UHF
Propriétaire N5CNB

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite BUGSAT-1_(TITA)
date 2020-12-25
time 10:32:00
duration 480
freq 4.37445e+08
culm 51.9331

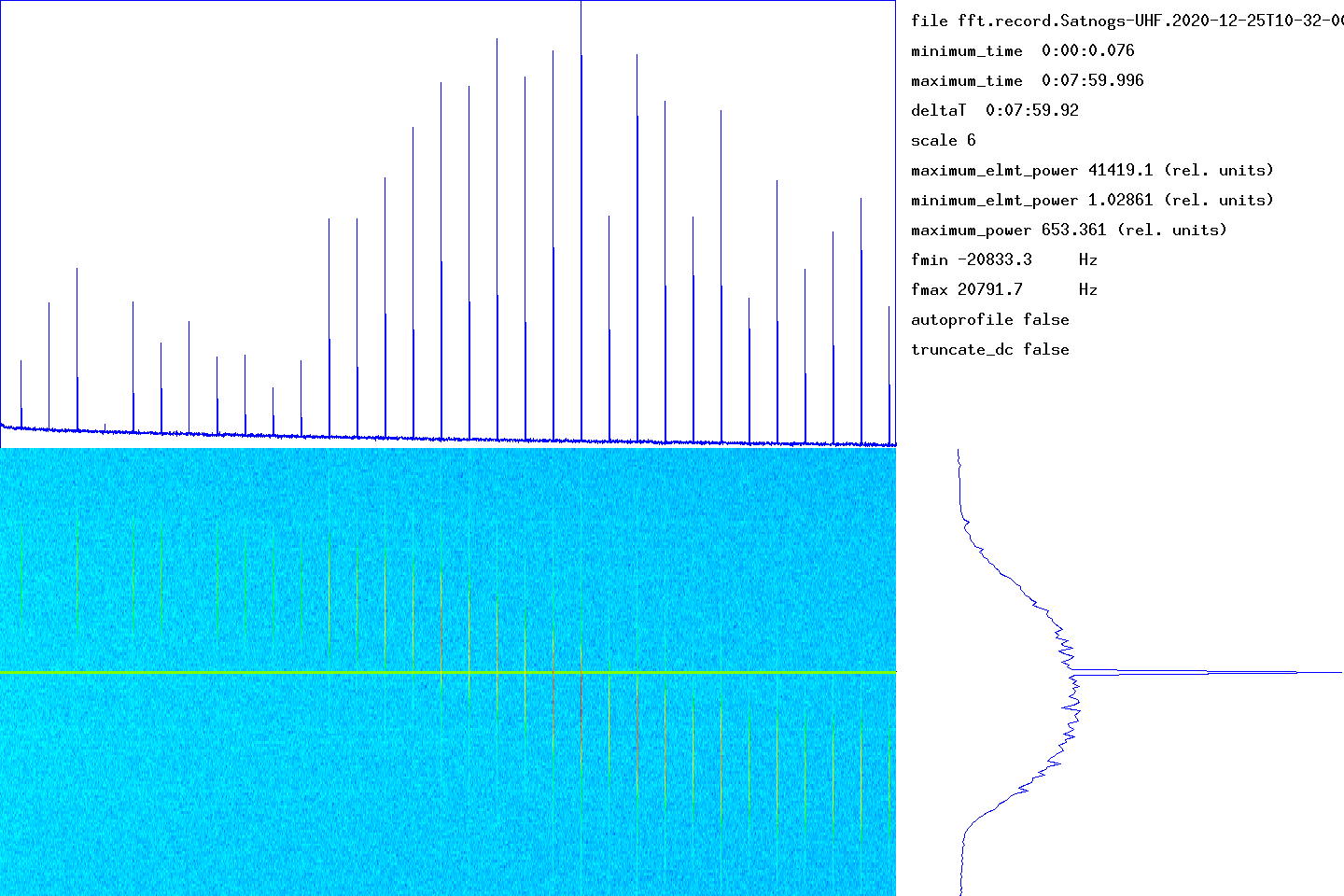

Waterfall

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-UHF.2020-12-25T10-32-00.transit

Données complémentaires de la capture

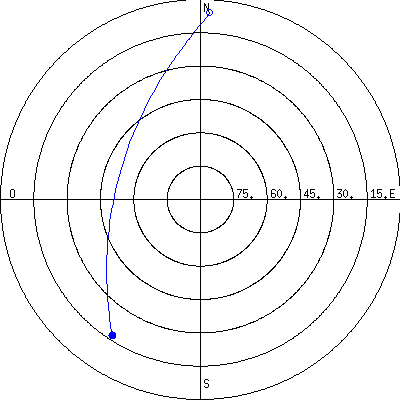

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-UHF.2020-12-25T10-32-00
  satellite BUGSAT-1_(TITA)
  date 2020-12-25
  time 10:32:00
  samp 250000
  duration 480
  freq 4.37445e+08
  culm 51.9331
• paramètres réalisés
  recfile record.Satnogs-UHF.2020-12-25T10-32-00.dat
  start 2020-12-25T10:32:00
  end 2020-12-25T10:40:02
  freq 4.37445e+08
  gain 48
  ns 480
  samp 250000
  nsamp 120000000

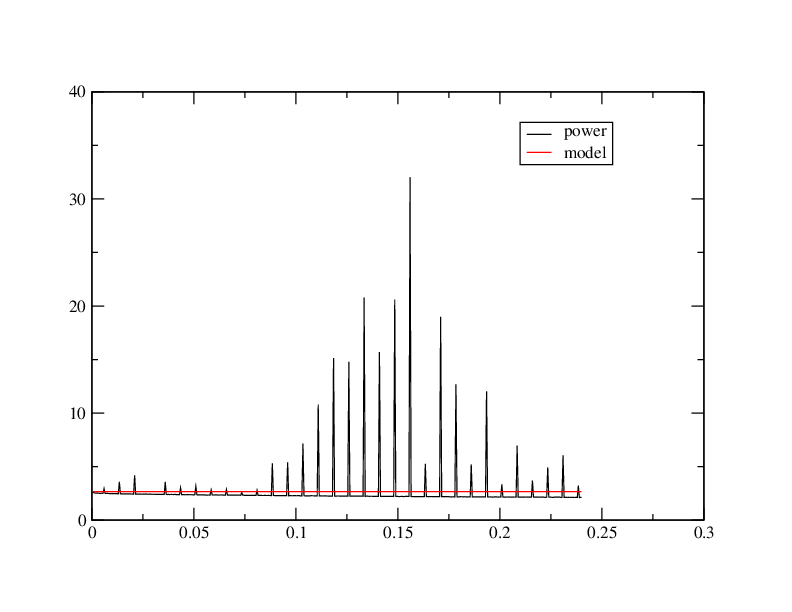

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 -216410000 [ -865.64 s]
  a 29555200
  sigma -14678300
  y0 2674970

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 10.6999
  max 128.12
  moyenne.debut.fin 9.76617
  hauteur.signal 118.354 [ 20.7318 dB ] (max - moyenne.debut.fin)
  longueur.totale 480
  integrale.signal 448.173 (somme - moyenne.debut.fin*longueur.totale)

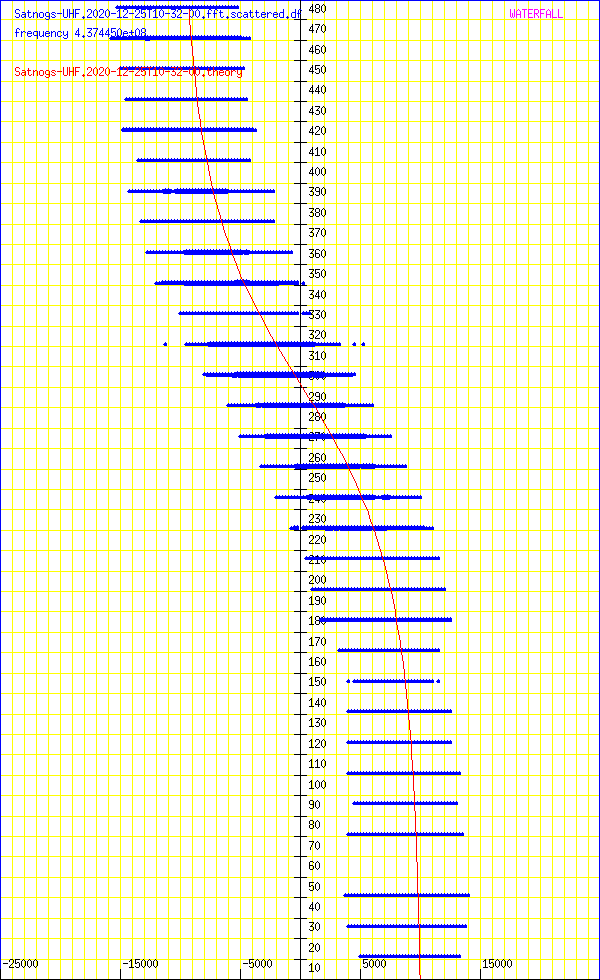

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 3.63995e+13
sumDy2 8.79767e+12
dfmin -1097.21 sumDy2 7.04836e+12
dtmin -0.967492 sumDy2 7.03922e+12

* Kepler element data for BUGSAT-1_(TITA)

name ‘BUGSAT-1_(TITA)’
satellite_number 40014
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 359.21039357

• Kepler elements
  epoch_julday 2459207.71039357
  Time jd 2459207.71039 < 2020-12-24 05:02:58.0004 UTC >
  inclination 98.0896 deg [98 05'23"]
  right_ascension_of_ascending_node 326.787 deg [21:47:09]
  major_radius 6959.45 km
  eccentricity 0.0032345
  periast_argument 26.8626 deg [26 51'45"]
  mean_anomaly 333.4263 deg [333 25'35"]

• Supplemental data
  cc 1.99355185652
  ra 6.98196e+06 [610949]
  rp 6.93694e+06 [565928]
  va 7593.82
  vp 7544.85
  axb 6981.96 x 6981.92
  mammmdt 211.23
  bstar 0.513
  mean_motion_1st_deriv 1.002e-05
  mean_motion_2nd_deriv 0
  mean_motion 14.956 rev/day 0.0668629 day/rev
  periapsis_distance 6936.94 km
  apoapsis_distance 6981.96 km
  periapsis_mean_height 565.928 km
  apoapsis_mean_height 610.949 km
  rev_number_at_epoch 35537
  tle_age 0.76456 day

* TLE

BUGSAT-1 (TITA)
1 40014U 14033E 20359.21039357 .00001002 00000-0 95130-4 0 9994
2 40014 98.0896 326.7868 0032345 26.8626 333.4263 14.95596879355378

Analyse spectre

median 9.14774
noise_level_db 9.27767
min 0.122525
max 46.172
freq_center -1391.11
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig 2205.08
signal_range_dB 36.8943
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

nombre de decodages: 0

Credits

Decodage gr-satellites v3.6.0 (Daniel Estevez)
