Observation record.Satnogs-UHF.2021-01-01T21-51-00

Station-sol Satnogs-UHF
Propriétaire N5CNB

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite BUGSAT-1_(TITA)
date 2021-01-01
time 21:51:00
duration 470
freq 4.37445e+08
culm 61.0594

Waterfall

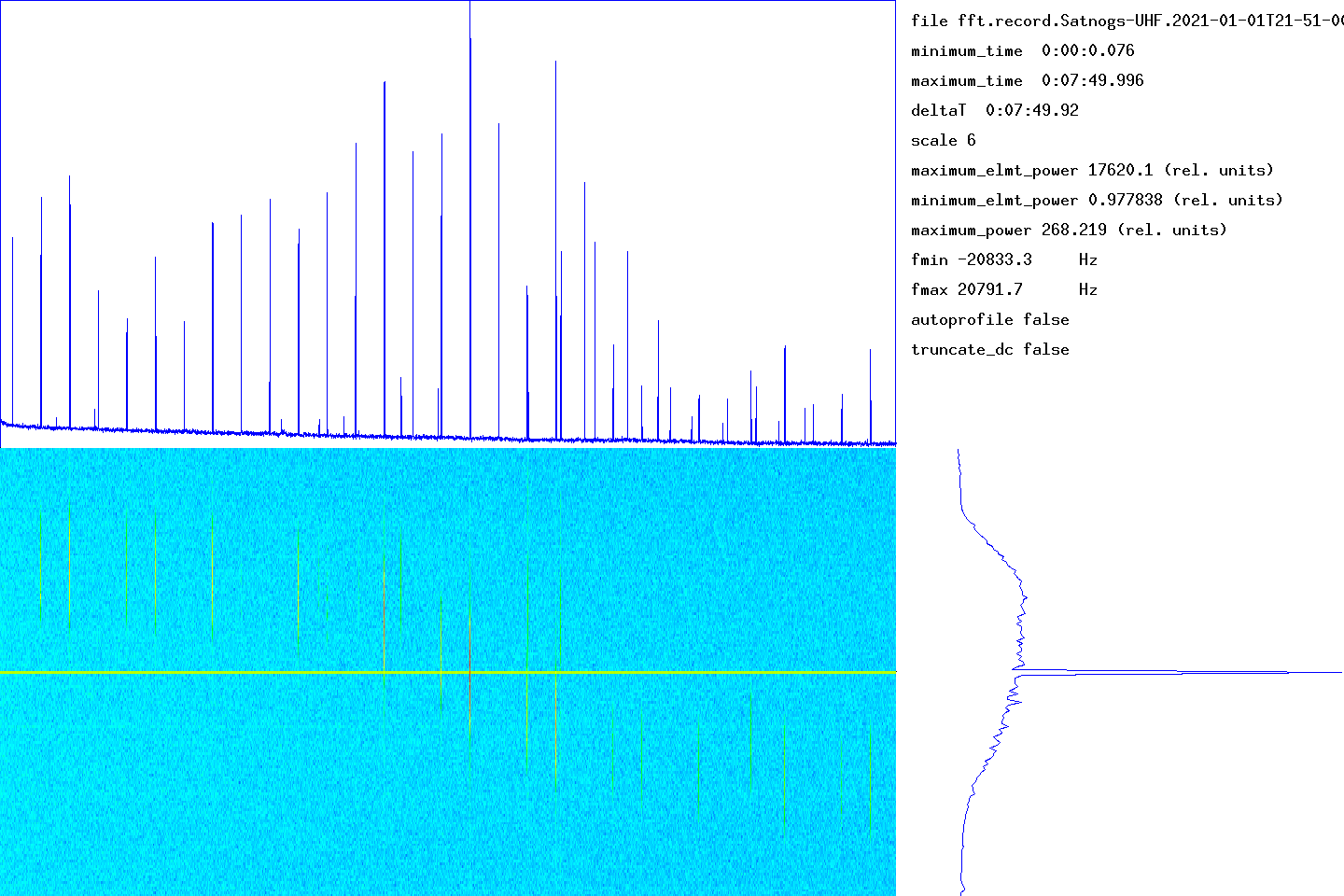

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-UHF.2021-01-01T21-51-00.transit

Données complémentaires de la capture

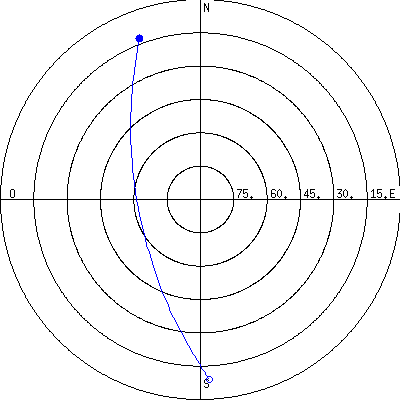

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-UHF.2021-01-01T21-51-00
  satellite BUGSAT-1_(TITA)
  date 2021-01-01
  time 21:51:00
  samp 250000
  duration 470
  freq 4.37445e+08
  culm 61.0594
• paramètres réalisés
  recfile record.Satnogs-UHF.2021-01-01T21-51-00.dat
  start 2021-01-01T21:51:00
  end 2021-01-01T21:58:52
  freq 4.37445e+08
  gain 48
  ns 470
  samp 250000
  nsamp 117500000

Fit Gaussien

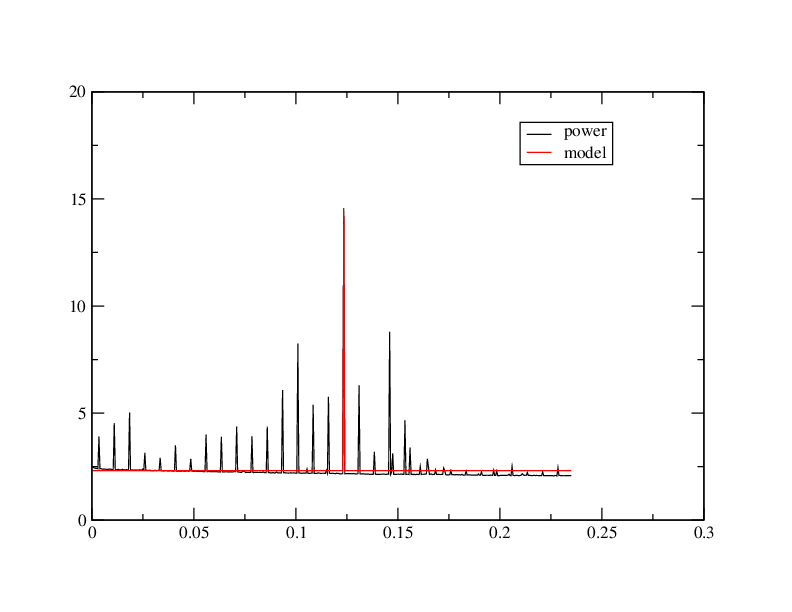

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 123500000 [ 494 s]
  a 12105700
  sigma -81027.5
  y0 2320180

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 9.38406
  max 58.2622
  moyenne.debut.fin 9.14084
  hauteur.signal 49.1213 [ 16.9127 dB ] (max - moyenne.debut.fin)
  longueur.totale 470
  integrale.signal 114.315 (somme - moyenne.debut.fin*longueur.totale)

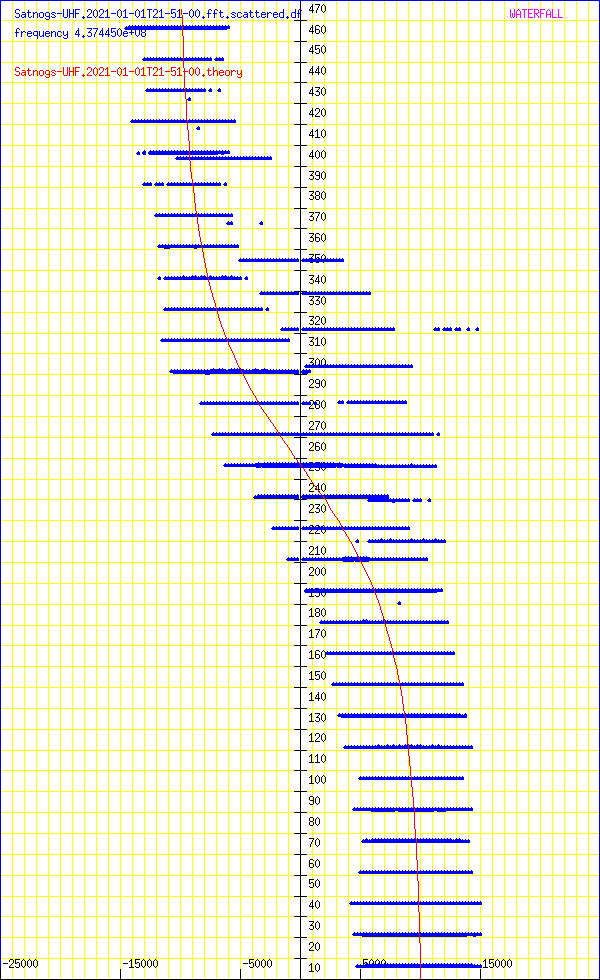

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 1.50183e+13
sumDy2 5.20314e+12
dfmin 175.505 sumDy2 5.187e+12
dtmin 1.34008 sumDy2 5.17974e+12

* Kepler element data for BUGSAT-1_(TITA)

name ‘BUGSAT-1_(TITA)’
satellite_number 40014
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 20
epoch_day 366.63668702

• Kepler elements
  epoch_julday 2459215.13668702
  Time jd 2459215.13669 < 2020-12-31 15:16:49.0758 UTC >
  inclination 98.0904 deg [98 05'25"]
  right_ascension_of_ascending_node 334.455 deg [22:17:49]
  major_radius 6959.42 km
  eccentricity 0.0031774
  periast_argument 2.2529 deg [2 15'10"]
  mean_anomaly 357.8824 deg [357 52'57"]

• Supplemental data
  cc 1.99366532779
  ra 6.98154e+06 [610528]
  rp 6.93731e+06 [566303]
  va 7593.4
  vp 7545.29
  axb 6981.54 x 6981.5
  mammmdt 201.575
  bstar 0.14
  mean_motion_1st_deriv 1.75e-06
  mean_motion_2nd_deriv 0
  mean_motion 14.956 rev/day 0.0668626 day/rev
  periapsis_distance 6937.31 km
  apoapsis_distance 6981.54 km
  periapsis_mean_height 566.303 km
  apoapsis_mean_height 610.528 km
  rev_number_at_epoch 35648
  tle_age 0.888463 day

* TLE

BUGSAT-1 (TITA)
1 40014U 14033E 20366.63668702 .00000175 00000-0 21400-4 0 9999
2 40014 98.0904 334.4554 0031774 2.2529 357.8824 14.95604336356485

Analyse spectre

median 8.8844
noise_level_db 9.02304
min -0.0973321
max 42.4601
freq_center -403.043
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig 5344.2
signal_range_dB 33.4371
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

nombre de decodages: 0

Credits

Decodage gr-satellites v3.6.0 (Daniel Estevez)
