Observation record.Satnogs-UHF.2021-01-08T10-08-00

Station-sol Satnogs-UHF
Propriétaire N5CNB

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite BUGSAT-1_(TITA)
date 2021-01-08
time 10:08:00
duration 500
freq 4.37445e+08
culm 67.8732

Waterfall

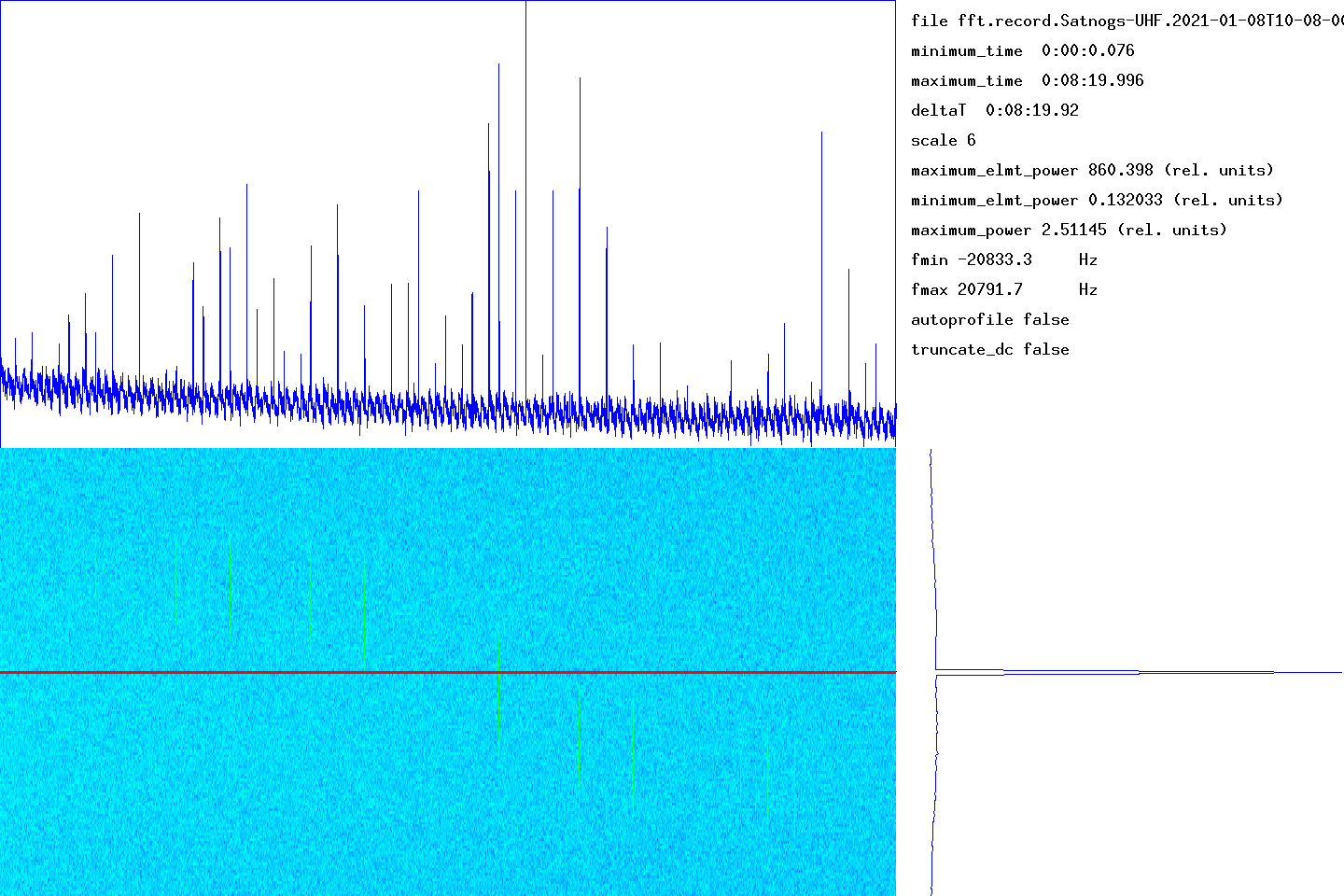

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-UHF.2021-01-08T10-08-00.transit

Données complémentaires de la capture

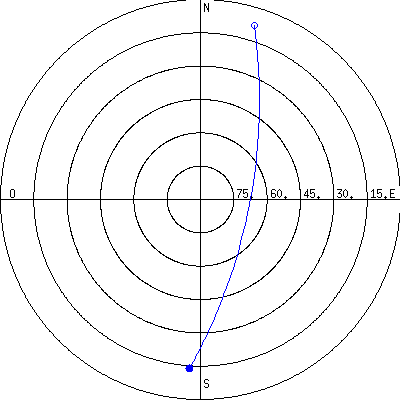

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-UHF.2021-01-08T10-08-00
  satellite BUGSAT-1_(TITA)
  date 2021-01-08
  time 10:08:00
  samp 250000
  duration 500
  freq 4.37445e+08
  culm 67.8732
• paramètres réalisés
  recfile record.Satnogs-UHF.2021-01-08T10-08-00.dat
  start 2021-01-08T10:08:00
  end 2021-01-08T10:16:22
  freq 4.37445e+08
  gain 48
  ns 500
  samp 250000
  nsamp 125000000

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 -3105120000 [ -12420.5 s]
  a 60920800
  sigma 780042000
  y0 386855

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 1.59664
  max 1.7562
  moyenne.debut.fin 1.60007
  hauteur.signal 0.156136 [ -8.06496 dB ] (max - moyenne.debut.fin)
  longueur.totale 500
  integrale.signal -1.71291 (somme - moyenne.debut.fin*longueur.totale)

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 3.29268e+11
sumDy2 6.35314e+10
dfmin -1432.31 sumDy2 4.0744e+10
dtmin -1.94559 sumDy2 4.04136e+10

* Kepler element data for BUGSAT-1_(TITA)

name ‘BUGSAT-1_(TITA)’
satellite_number 40014
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 21
epoch_day 7.59464719

• Kepler elements
  epoch_julday 2459222.09464719
  Time jd 2459222.09465 < 2021-01-07 14:16:17.0517 UTC >
  inclination 98.0917 deg [98 05'30"]
  right_ascension_of_ascending_node 341.639 deg [22:46:33]
  major_radius 6959.42 km
  eccentricity 0.0031035
  periast_argument 339.279 deg [339 16'45"]
  mean_anomaly 20.7166 deg [20 43'00"]

• Supplemental data
  cc 1.99381220383
  ra 6.98101e+06 [610006]
  rp 6.93782e+06 [566809]
  va 7592.84
  vp 7545.86
  axb 6981.01 x 6980.98
  mammmdt 169.733
  bstar 0.1134
  mean_motion_1st_deriv 2.84e-06
  mean_motion_2nd_deriv 0
  mean_motion 14.9561 rev/day 0.0668625 day/rev
  periapsis_distance 6937.82 km
  apoapsis_distance 6981.01 km
  periapsis_mean_height 566.809 km
  apoapsis_mean_height 610.006 km
  rev_number_at_epoch 35752
  tle_age 0.760469 day

* TLE

BUGSAT-1 (TITA)
1 40014U 14033E 21007.59464719 .00000284 00000-0 31134-4 0 9995
2 40014 98.0917 341.6390 0031035 339.2791 20.7166 14.95606869357525

Analyse spectre

median -0.98857
noise_level_db -0.932803
min -8.79317
max 29.347
freq_center -1563.21
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig -2010.66
signal_range_dB 30.2798
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement

nombre de decodages: 0

Credits

Decodage gr-satellites v3.6.0 (Daniel Estevez)
