Observation record.Satnogs-VHF.2021-02-04T13-40-00

Station-sol Satnogs-VHF
Propriétaire N5CNB

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite NOAA_15
date 2021-02-04
time 13:40:00
duration 620
freq 1.3762e+08
culm 54.5946

Waterfall

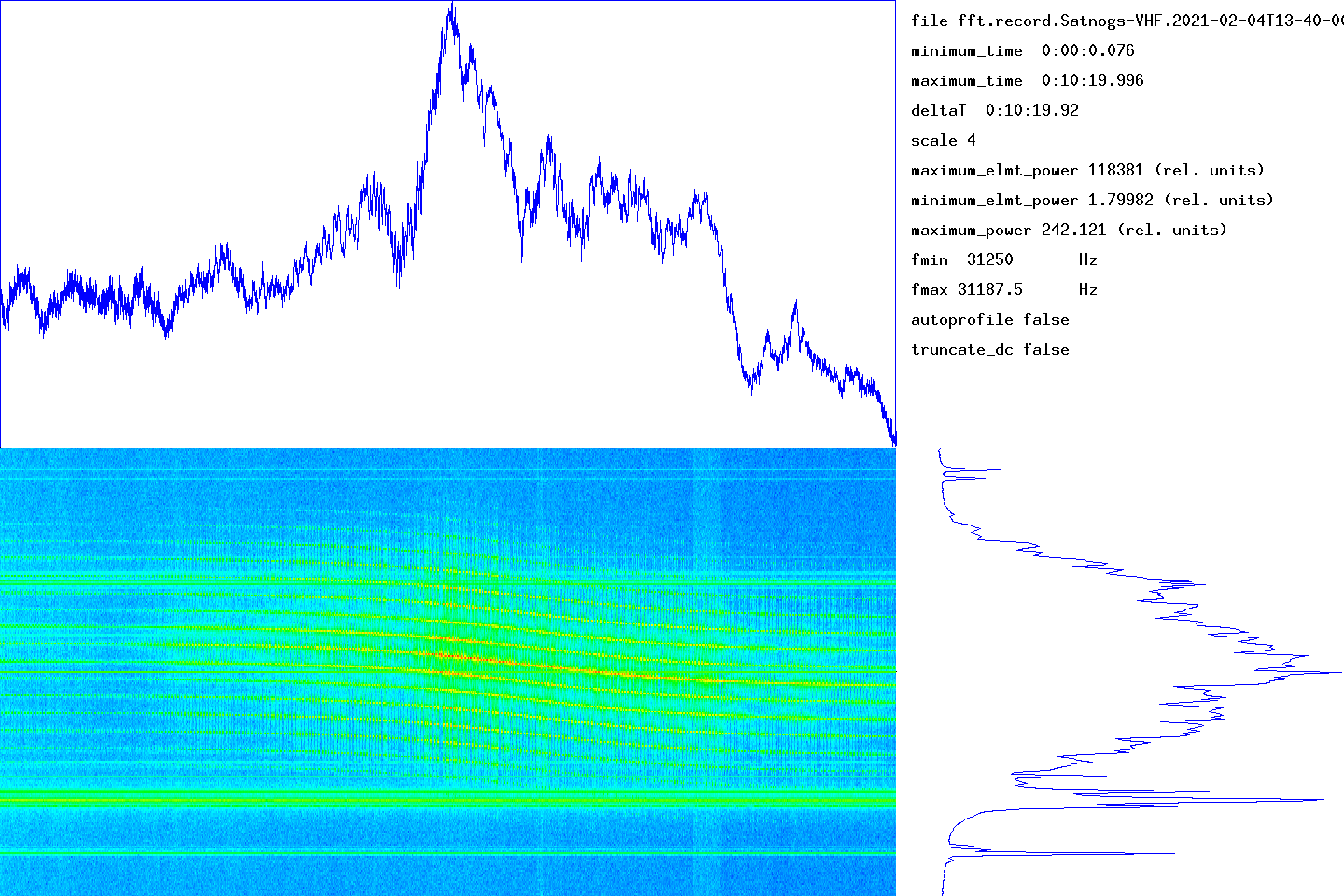

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-VHF.2021-02-04T13-40-00.transit

Données complémentaires de la capture

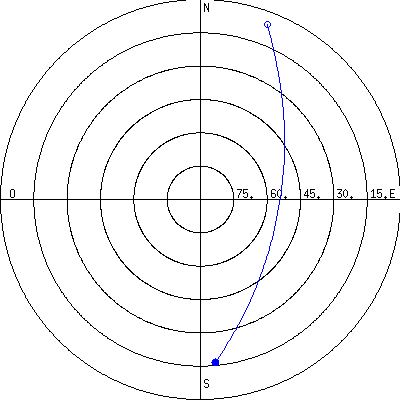

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-VHF.2021-02-04T13-40-00
  satellite NOAA_15
  date 2021-02-04
  time 13:40:00
  samp 250000
  duration 620
  freq 1.3762e+08
  culm 54.5946
• paramètres réalisés
  recfile record.Satnogs-VHF.2021-02-04T13-40-00.dat
  start 2021-02-04T13:40:01
  end 2021-02-04T13:50:23
  freq 1.3762e+08
  gain 50
  ns 620
  samp 250000
  nsamp 155000000

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 500000 [ 2 s]
  a 1000
  sigma 1500000
  y0 2000

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 68.5762
  max 226.572
  moyenne.debut.fin 41.5742
  hauteur.signal 184.998 [ 22.6717 dB ] (max - moyenne.debut.fin)
  longueur.totale 620
  integrale.signal 16741.2 (somme - moyenne.debut.fin*longueur.totale)

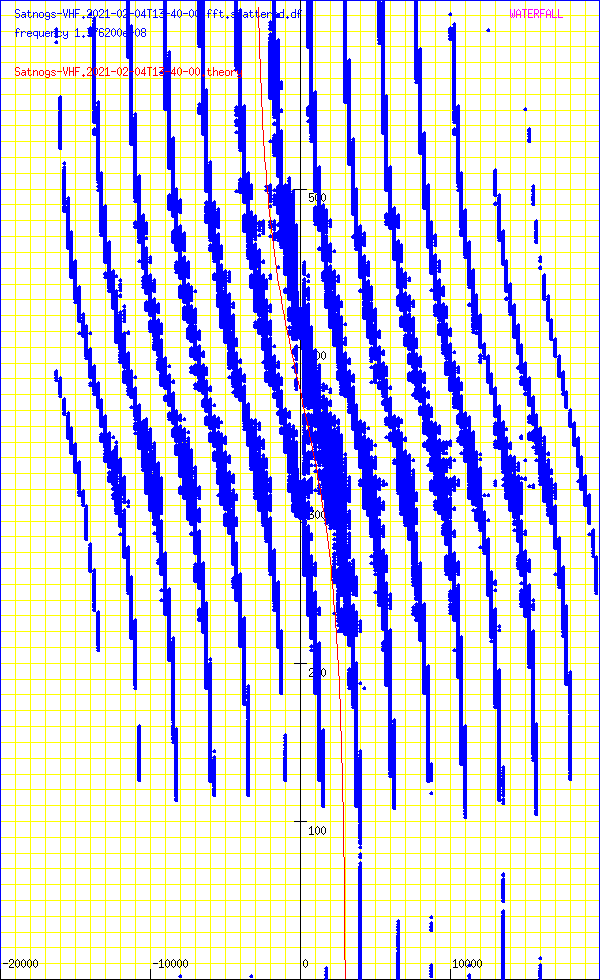

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 2.65695e+14
sumDy2 2.5655e+14
dfmin 396.121 sumDy2 2.54944e+14
dtmin 4.85914 sumDy2 2.54883e+14

* Kepler element data for NOAA 15

name ‘NOAA_15’
satellite_number 25338
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 21
epoch_day 34.84267662

• Kepler elements
  epoch_julday 2459249.34267662
  Time jd 2459249.34268 < 2021-02-03 20:13:27.0259 UTC >
  inclination 98.6972 deg [98 41'50"]
  right_ascension_of_ascending_node 64.4631 deg [4:17:51]
  major_radius 7184.05 km
  eccentricity 0.0009573
  periast_argument 313.531 deg [313 31'51"]
  mean_anomaly 46.5075 deg [46 30'27"]

• Supplemental data
  cc 1.99808723109
  ra 7.19092e+06 [819915]
  rp 7.17717e+06 [806160]
  va 7457.17
  vp 7442.9
  axb 7190.92 x 7190.92
  mammmdt 96.7057
  bstar 0.726
  mean_motion_1st_deriv 2.1e-07
  mean_motion_2nd_deriv 0
  mean_motion 14.2601 rev/day 0.0701257 day/rev
  periapsis_distance 7177.17 km
  apoapsis_distance 7190.92 km
  periapsis_mean_height 806.16 km
  apoapsis_mean_height 819.915 km
  rev_number_at_epoch 18220
  tle_age 0.488874 day

* TLE

NOAA 15
1 25338U 98030A 21034.84267662 .00000021 00000-0 27260-4 0 9996
2 25338 98.6972 64.4631 0009573 313.5308 46.5075 14.26011457182206

Analyse spectre

median 10.9403
noise_level_db 10.9878
min 2.5523
max 50.7328
freq_center 8476.53
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig 21132.9
signal_range_dB 39.7451
theo_range_dB 48.1648 [ 8 bits ]

Post-traitement
