Observation record.Satnogs-VHF.2021-04-05T13-02-00

Station-sol Satnogs-VHF
Propriétaire N5CNB

Waterfall
ComparaisonDoppler
PostProcessing

Résumé de l'événement

satellite NOAA_19
date 2021-04-05
time 13:02:00
duration 640
freq 1.371e+08
culm 56.611

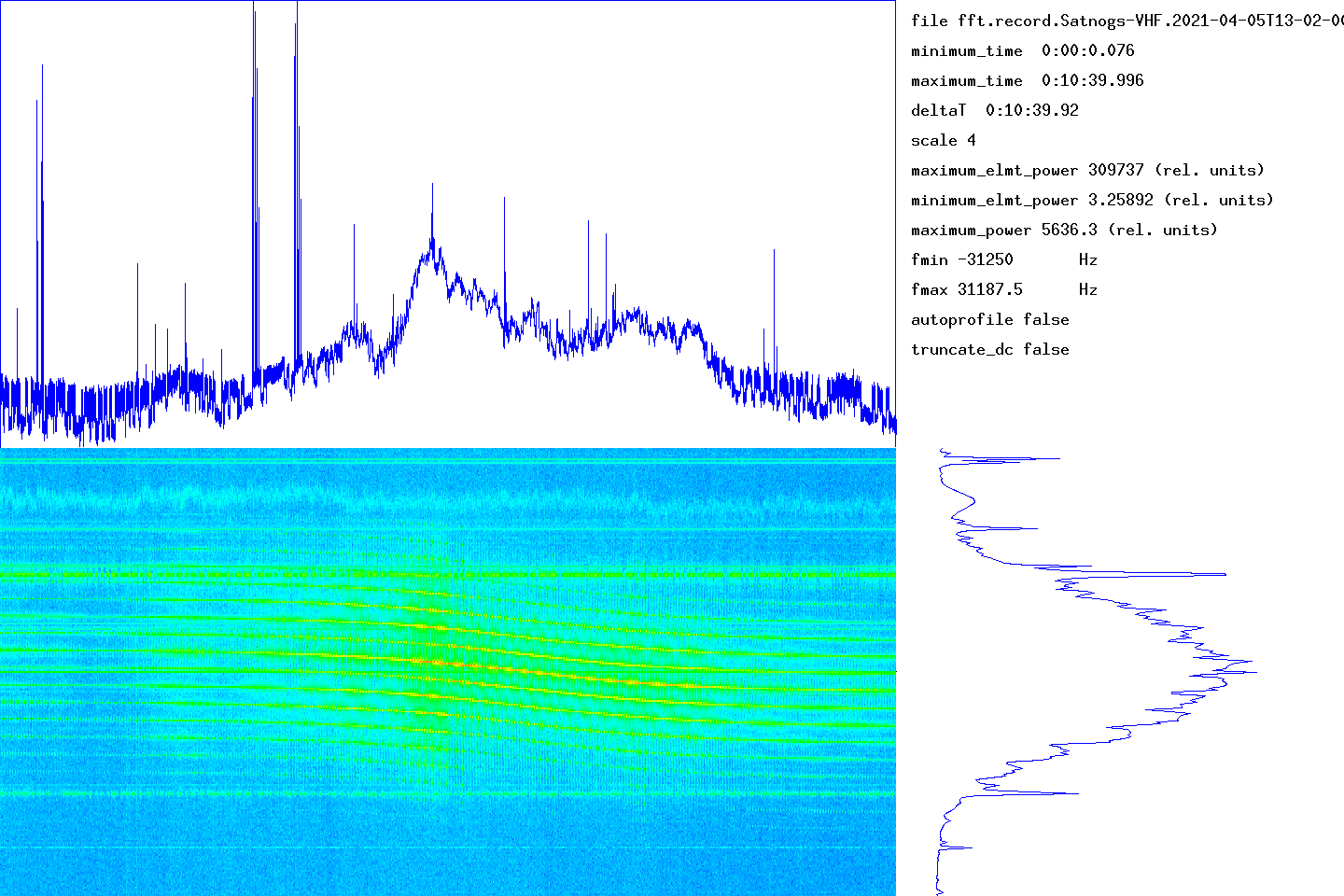

Waterfall

Le graphique en bas à gauche donne le waterfall (temps en abscisse, fréquence en ordonnée). Le graphique en haut donne la puissance du signal intégrée en fréquence en fonction du temps. En bas à droite moyenne des spectres sur tous les temps de mesure (fréquence en ordonnée).

L'étendue en temps de la mesure est donnée dans la partie en haut à droite (minimum_time, maximum_time). L'étendue en fréquence déterminée par le nombre de points utilisés par la transformée de Fourier est donnée par fmin et fmax. Les unités utilisées pour la puissance (ou l'énergie reçue dans chaque intervalle de temps) n'ont pas pu être déterminées.

transitfile record.Satnogs-VHF.2021-04-05T13-02-00.transit

Données complémentaires de la capture

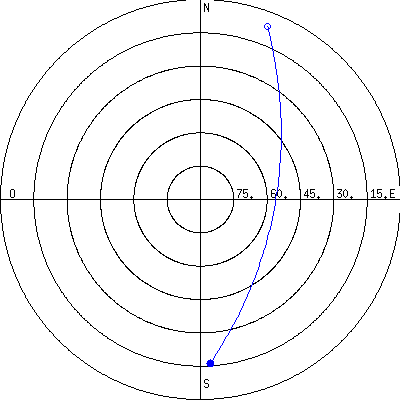

Le début du transit est marqué par un cercle et la fin du transit par un disque.

• paramètres prévus
  filename record.Satnogs-VHF.2021-04-05T13-02-00
  satellite NOAA_19
  date 2021-04-05
  time 13:02:00
  samp 250000
  duration 640
  freq 1.371e+08
  culm 56.611
• paramètres réalisés
  recfile record.Satnogs-VHF.2021-04-05T13-02-00.dat
  start 2021-04-05T13:02:00
  end 2021-04-05T13:12:42
  freq 1.371e+08
  gain 50
  ns 640
  samp 250000
  nsamp 160000000

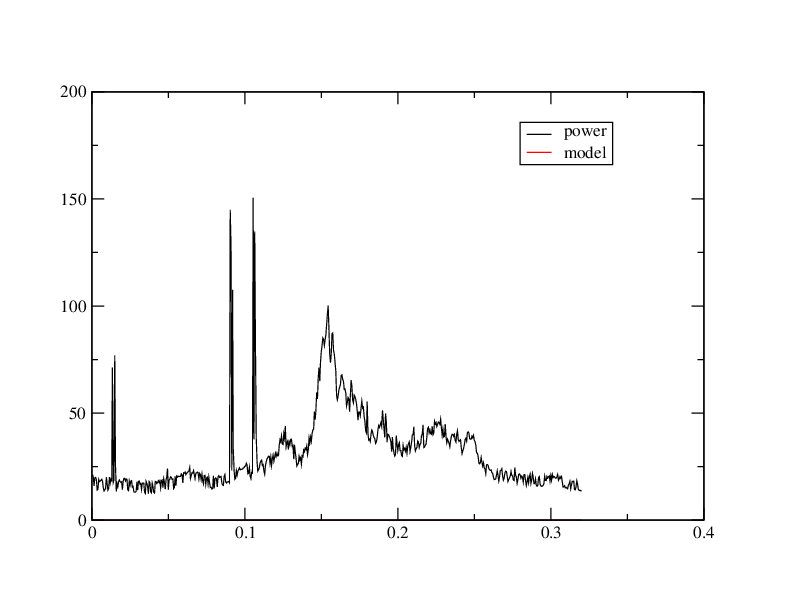

Fit Gaussien

Lorsque l'intensité du signal en fonction du temps suit une loi approximativement Gaussienne, cet outil doit en capturer approximativement les paramètres par ajustement non-linéaire. L'ajustement est réalisé à l'aide de la librairie NLOPT2. Le comportement est indéfini si la loi est quelconque.

abscisses: nombre de giga-samples
ordonnées: sum_20000(I²+Q²)/1e6

• Resultats du fit
  t0 500000 [ 2 s]
  a 1000
  sigma 1500000
  y0 2000

calpower-stats

• Autres statistiques (de la valeur I²+Q²)
  moyenne 124.406
  max 601.85
  moyenne.debut.fin 73.1937
  hauteur.signal 528.656 [ 27.2317 dB ] (max - moyenne.debut.fin)
  longueur.totale 640
  integrale.signal 32775.6 (somme - moyenne.debut.fin*longueur.totale)

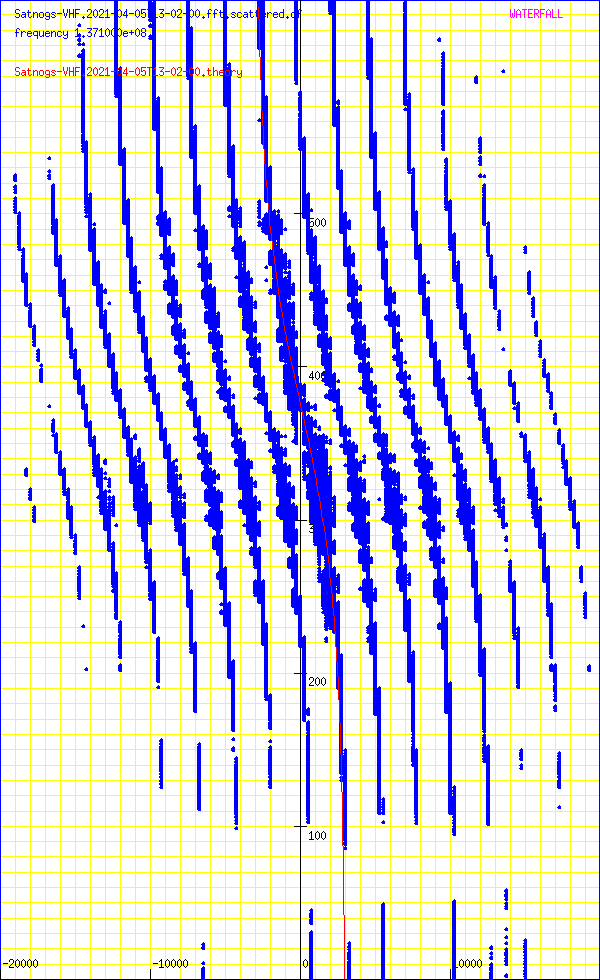

Comparaison Doppler calculé et mesuré

Abscisses: fréquence en Hz
Ordonnées: temps en secondes

sumY2 2.70637e+14
sumDy2 2.42431e+14
dfmin 93.0748 sumDy2 2.42336e+14
dtmin -0.610059 sumDy2 2.42335e+14

* Kepler element data for NOAA 19

name ‘NOAA_19’
satellite_number 33591
central_object EARTH
ephemeris_type UnknownEphemerisType
epoch_year 21
epoch_day 93.81763365

• Kepler elements
  epoch_julday 2459308.31763365
  Time jd 2459308.31763 < 2021-04-03 19:37:23.0547 UTC >
  inclination 99.1899 deg [99 11'24"]
  right_ascension_of_ascending_node 112.652 deg [7:30:37]
  major_radius 7229.93 km
  eccentricity 0.0013586
  periast_argument 345.888 deg [345 53'17"]
  mean_anomaly 14.1909 deg [14 11'27"]

• Supplemental data
  cc 1.99728648658
  ra 7.23975e+06 [868742]
  rp 7.22011e+06 [849097]
  va 7436.45
  vp 7416.27
  axb 7239.75 x 7239.74
  mammmdt 325.573
  bstar 0.9257
  mean_motion_1st_deriv 2.6e-07
  mean_motion_2nd_deriv 0
  mean_motion 14.1246 rev/day 0.0707985 day/rev
  periapsis_distance 7220.11 km
  apoapsis_distance 7239.75 km
  periapsis_mean_height 849.097 km
  apoapsis_mean_height 868.742 km
  rev_number_at_epoch 62638
  tle_age 0.740376 day

* TLE

NOAA 19
1 33591U 09005A 21093.81763365 .00000026 00000-0 39257-4 0 9997
2 33591 99.1899 112.6521 0013586 345.8880 14.1909 14.12458404626387

Analyse spectre

median 14.2308
noise_level_db 14.2473
min 5.13074
max 54.9099
freq_center 12406.9
trig_level_db 10
nbin_rescaling 29.9957
freq_center_trig 9467.44
signal_range_dB 40.6626
theo_range_dB 48.1648 [ 8 bits ]

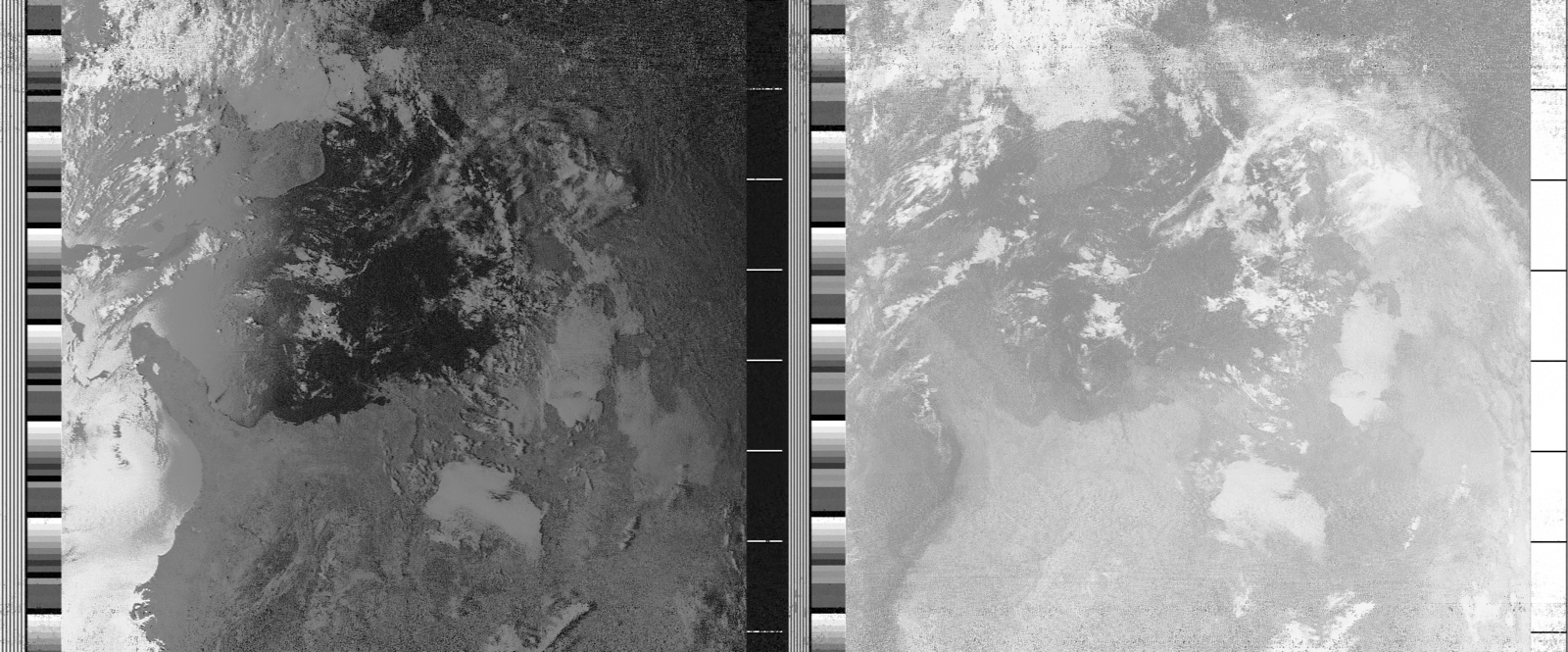

Post-traitement

Credits

Carte meteo WXTOIMG RESTORED v.2.10.11 https://wxtoimgrestored.xyz/
